(8G-022) - PRE-BOOM HYDRAULIC CIRCUIT (LINKED BOOM)

Запчасти Case 688C (8G-022) - PRE-BOOM HYDRAULIC CIRCUIT (LINKED BOOM) (07) - HYDRAULIC SYSTEM

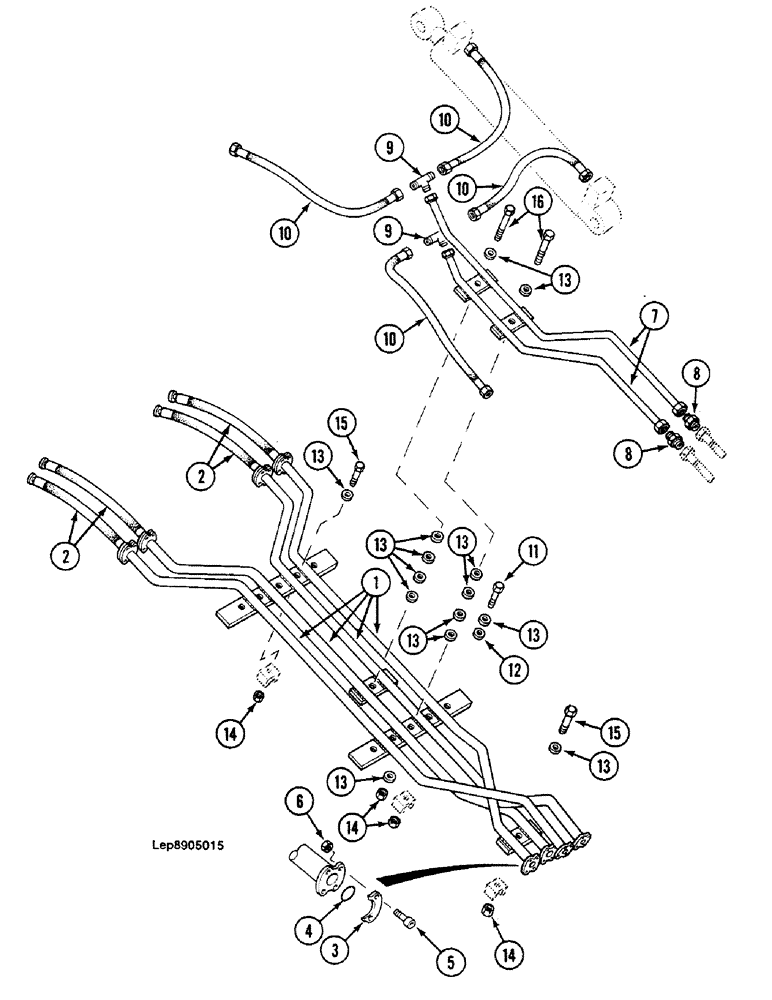

Схема запчастей Case 688C - (8G-022) - PRE-BOOM HYDRAULIC CIRCUIT (LINKED BOOM) (07) - HYDRAULIC SYSTEM
5
2
13
13
10
16
13
12
9
13
10
7
8
15
13
11
13
1
13
15
6
8
3
4
10
2
14
14
10
9
14
13
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

G3950187

PIPE ASSY.

1шт.

2

C5931978

HOSE,19mm ID x 1250mm L

1250mm

4шт.

3

C4024266

CLAMP

half

16шт.

4

L1130483

O-RING

"3.53 x 24.99-80"

8шт.

5

73177617

SCREW,Hex Soc Hd, M10 x 50, 8.8

32шт.

6

86500689

NUT,M10 x 1.5, Cl 10

32шт.

7

H3950188

PIPE ASSY.

1шт.

8

M3237537

UNION

2шт.

9

E937277

TEE

PIECE

2шт.

10

M5431967

HOSE

630mm

4шт.

11

J1133839

SCREW

M10 x 45 x 45

2шт.

12

H1245227

WASHER

D10L

2шт.

13

W3528795

WASHER

"10.25 x 7 x 25"

16шт.

14

G34598

SAFETY NUT

M10

6шт.

15

9706704

BOLT,Hex, M10 x 1.5 x 41.58mm, Cl 8.8

2шт.

16

43144

BOLT,Hex, M10 x 70mm, Cl 8.8

2шт.
