Запчасти Case 688C (8G-020) - MOBILE SECTION HYDRAULIC CIRCUIT (REMOTE-CONTROLLED BOOM), (XXXXX-) (07) - HYDRAULIC SYSTEM

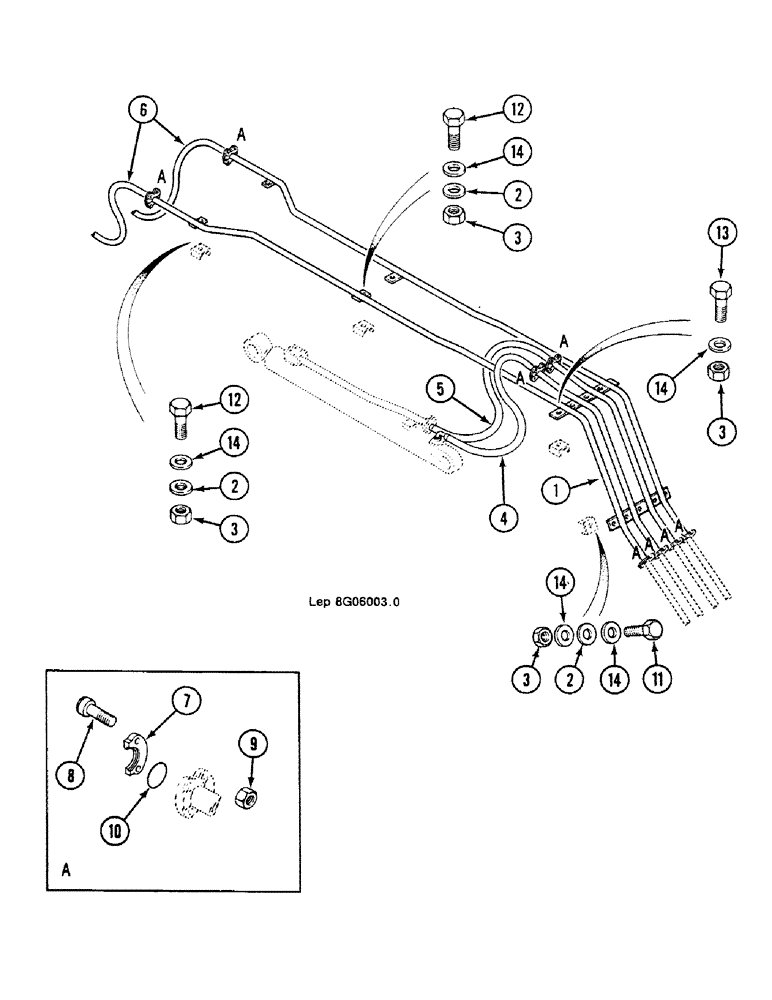

Схема запчастей Case 688C - (8G-020) - MOBILE SECTION HYDRAULIC CIRCUIT (REMOTE-CONTROLLED BOOM), (XXXXX-) (07) - HYDRAULIC SYSTEM
3
14
14
4
14
2
12
3
3
2
11
3
1
14
13
12
10
8
9
6
2
14
5
7

Артикул

Название

Примечание

Количество

1

F4050190

ASSEMBLY

PIPELINE

1шт.

2

H1245227

WASHER

D10L

6шт.

3

G34598

SAFETY NUT

M10

8шт.

4

C5431935

HOSE,19mm ID x 800mm L

800mm

1шт.

5

Z5931952

HOSE,18.6mm ID x 1000mm L

1000mm

1шт.

6

HOSE, See Figure : 8G-50

1шт.

7

C4024266

CLAMP

half

16шт.

8

73177617

SCREW,Hex Soc Hd, M10 x 50, 8.8

32шт.

9

86500689

NUT,M10 x 1.5, Cl 10

32шт.

10

L1130483

O-RING

"3.53 x 24.99-80"

8шт.

11

120113

BOLT,Hex, M10 x 1.5 x 50mm, Cl 8.8, Full Thd

2шт.

12

J1133839

SCREW

M10 x 45 x 45

4шт.

13

9706704

BOLT,Hex, M10 x 1.5 x 41.58mm, Cl 8.8

2шт.

14

W3528795

WASHER

"10.25 x 7 x 25"

10шт.

Выбрано товаров: 14
