(8G-010) - FIXED SECTION OFFSET BOOM HYDRAULIC CIRCUIT, (-XXXXX)

Запчасти Case 688C (8G-010) - FIXED SECTION OFFSET BOOM HYDRAULIC CIRCUIT, (-XXXXX) (07) - HYDRAULIC SYSTEM

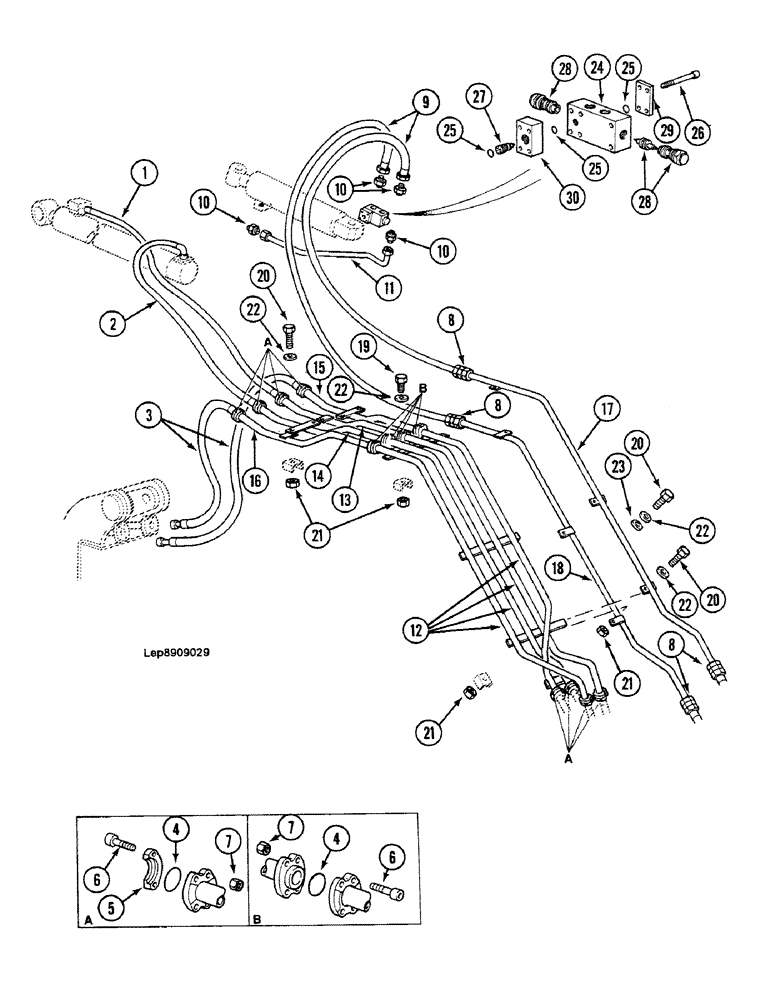

Схема запчастей Case 688C - (8G-010) - FIXED SECTION OFFSET BOOM HYDRAULIC CIRCUIT, (-XXXXX) (07) - HYDRAULIC SYSTEM
5
18
4
25
30
10
22
20
16
28
6
10
22
10
15
21
13
8
24
3
21
20
21
28
25
8
25
27
12
7
14
8
20
1
9
11
19
17
6
7
23
2
22
29
26
22
4
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

U5931994

HOSE

1400mm

1шт.

2

T5931901

HOSE

2000mm

1шт.

3

Q5431993

HOSE,25.4mm ID x 1460mm L

800mm

2шт.

4

L1130483

O-RING

"3.53 x 24.99-80"

12шт.

5

C4024266

CLAMP

half

16шт.

6

73177617

SCREW,Hex Soc Hd, M10 x 50, 8.8

48шт.

7

86500689

NUT,M10 x 1.5, Cl 10

48шт.

8

M3237537

UNION

4шт.

9

X5431931

HOSE

1000mm

2шт.

10

H3237533

UNION

4шт.

G1145268

GASKET

"9.6 x 24.3 x 1.5"

1шт.

11

X6049067

PIPE

1шт.

12

X3950179

PIPE ASSY.

1шт.

13

M6549008

PIPE

1шт.

14

N6549009

PIPE

1шт.

15

P6549010

PIPE

1шт.

16

L6549007

PIPE

1шт.

17

R6549012

PIPE

1шт.

18

Q6549011

PIPE

1шт.

19

9706704

BOLT,Hex, M10 x 1.5 x 41.58mm, Cl 8.8

2шт.

20

J1133839

SCREW

M10 x 45 x 45

9шт.

21

G34598

SAFETY NUT

M10

11шт.

22

W3528795

WASHER

"10.25 x 7 x 25"

11шт.

23

H1245227

WASHER

D10L

4шт.

S3743312

SHIN

BRACKET Consist Of : 24-30

1шт.

24

BRACKET Order : S3743312

1шт.

25

L1130483

O-RING

"3.53 x 24.99-80"

3шт.

26

U1332960

SCREW

"M8 x 95 10.9"

4шт.

27

Q3743310

VALVE POPPET

1шт.

28

Z3743318

CARTRIDGE

1шт.

W5449663

SEAL PACKAGE

1шт.

29

T4223323

LARGE PLATE

PLATE, LARGE

1шт.

30

U4223324

SHIN

BRACKET

1шт.
