(8G-004) - BOOM CYLINDERS CIRCUIT WITH LOAD HOLDING VALVE

Запчасти Case 688C (8G-004) - BOOM CYLINDERS CIRCUIT WITH LOAD HOLDING VALVE (07) - HYDRAULIC SYSTEM

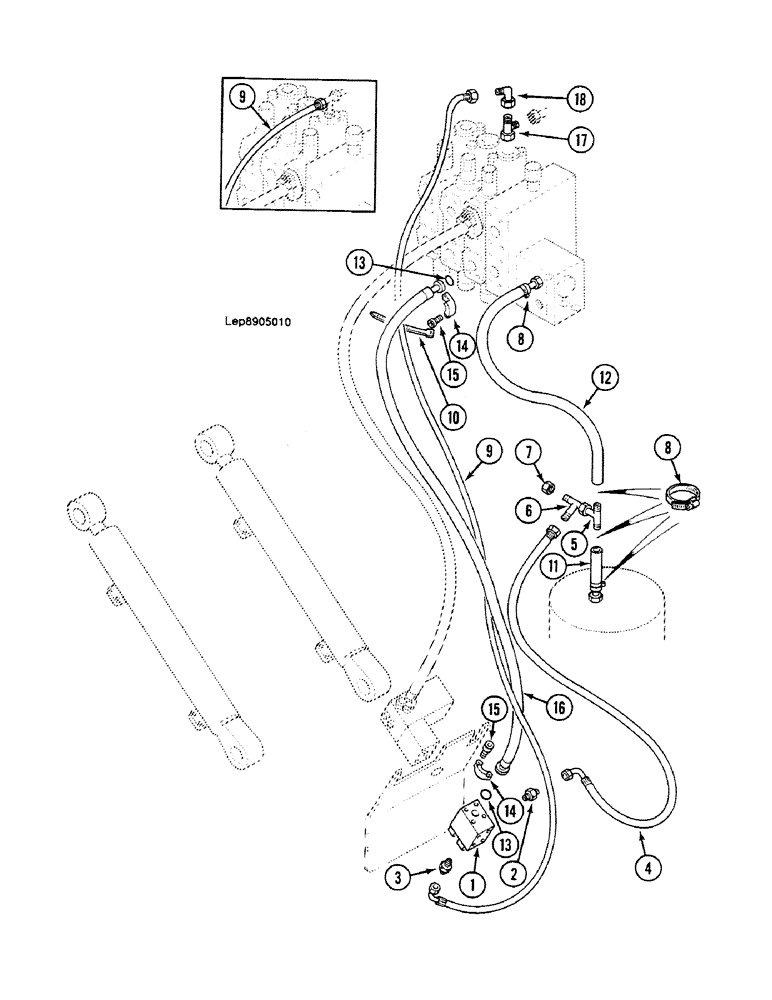

Схема запчастей Case 688C - (8G-004) - BOOM CYLINDERS CIRCUIT WITH LOAD HOLDING VALVE (07) - HYDRAULIC SYSTEM
12
8
1
18
4
8
17
13
2
10
6
3
15
14
15
14
16
9
11
13
7
9
5
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

BLOCK, See Figure : 8G-112

1шт.

2

H3237533

UNION

1шт.

G1145268

GASKET

"9.6 x 24.3 x 1.5"

1шт.

3

E3237530

UNION

1шт.

R7046042

GASKET

"11.5 x 16.5 x 1.5"

1шт.

4

B6531978

HOSE

500mm

1шт.

5

H3450145

PIPE

1шт.

6

E937277

TEE

PIECE

1шт.

7

D2537409

BLANK-OFF PLUG

1шт.

8

Q36998

COLLAR CLAMP

25-40

4шт.

9

X5431954

HOSE

1400mm

1шт.

10

N51946

CLAMP

COLLAR 258mm

1шт.

11

D1103635

PIPE

Order Length : 200mm

1шт.

12

D1103635

PIPE

Order Length : 600mm

1шт.

13

L1130483

O-RING

"3.53 x 24.99-80"

2шт.

14

C4024266

CLAMP

half

4шт.

15

14420331

HEX SOC SCREW,M10 x 1.5 x 35mm, Cl 10.9, Full Thd

8шт.

16

Q5431993

HOSE,25.4mm ID x 1460mm L

800mm

1шт.

17

Z937295

TEE

PIECE (10770,10773-)::

1шт.

18

PIECE andgle (10770,10773-)::, See Figure : 8C-4::

1шт.
