(8F-30) - CONTROL VALVE STAGE

Запчасти Case 688C (8F-30) - CONTROL VALVE STAGE (07) - HYDRAULIC SYSTEM

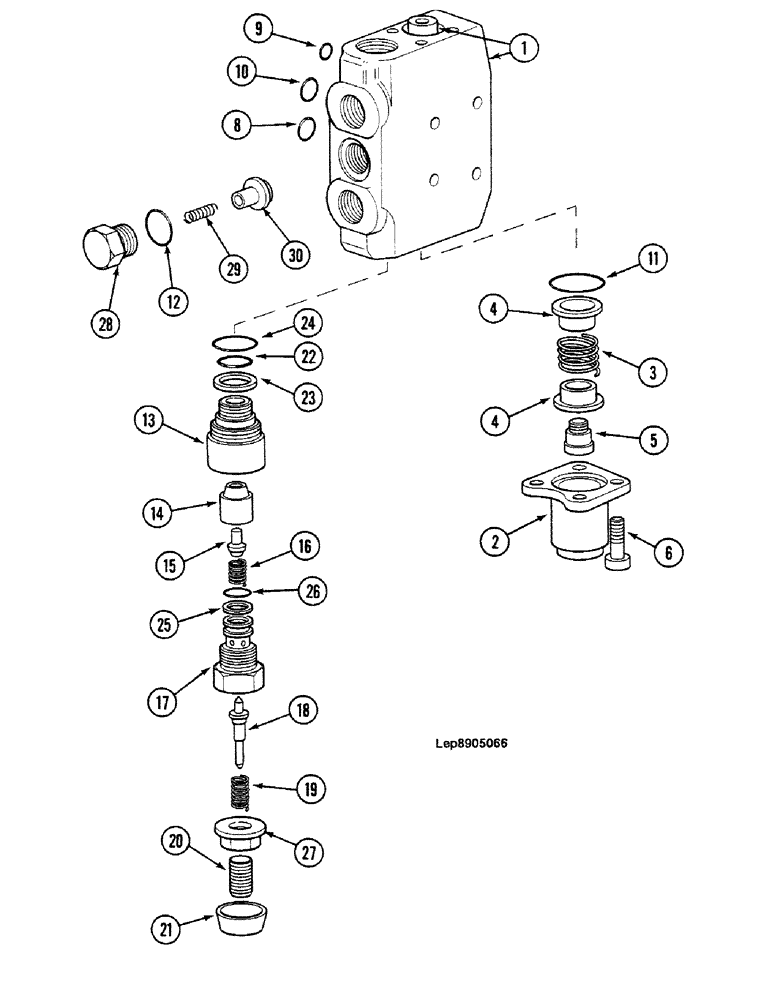

Схема запчастей Case 688C - (8F-30) - CONTROL VALVE STAGE (07) - HYDRAULIC SYSTEM
14
16
6
26
21
25
20
18
23
13
10
4
19
4
3
8
11
9
15
17
27
2
29
5
22
12
24
30
28
1
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

F3343676

VALVE, CONTROL

ELEMENT Consist Of : 1-30

1шт.

1

ELEMENT

1шт.

2

M3143628

CASE

2шт.

3

C38297

SPRING

2шт.

4

C7646237

CUPEL

4шт.

5

V3333018

SCREW

2шт.

6

W3333019

SCREW

8шт.

K5949603

SEAL KIT

Consist Of : 8-12

1шт.

8

O-RING Order : K5949603

1шт.

9

O-RING Order : K5949603

1шт.

10

O-RING Order : K5949603

1шт.

11

O-RING Order : K5949603

2шт.

12

O-RING Order : K5949603

1шт.

P3143630

CARTRIDGE

Consist Of : 13-27

2шт.

13

BODY Order : P3143630

2шт.

14

SEAT Order : P3143630

2шт.

15

GUIDE Order : P3143630

2шт.

16

B1038221

SPRING

2шт.

17

BODY Order : P3143630

2шт.

18

PLUNGER Order : P3143630

2шт.

19

D1038223

SPRING

2шт.

20

GUIDE Order : P3143630

2шт.

21

CAP Order : P3143630

2шт.

P5449633

SEAL PACKAGE

Consist Of : 22-27

2шт.

22

O-RING Order : P5449633

2шт.

23

SEAL Order : P5449633

2шт.

24

O-RING Order : P5449633

2шт.

25

SEAL Order : P5449633

2шт.

26

O-RING Order : P5449633

2шт.

27

NUT Order : P5449633

2шт.

D3743368

VALVE POPPET

Consist Of : 28, 29, 30

1шт.

28

B3037473

PLUG

1шт.

29

M38283

SPRING

1шт.

30

E2643624

VALVE POPPET

1шт.
