(8F-28) - CONTROL VALVE FOR OPTION 2 STAGES

Запчасти Case 688C (8F-28) - CONTROL VALVE FOR OPTION 2 STAGES (07) - HYDRAULIC SYSTEM

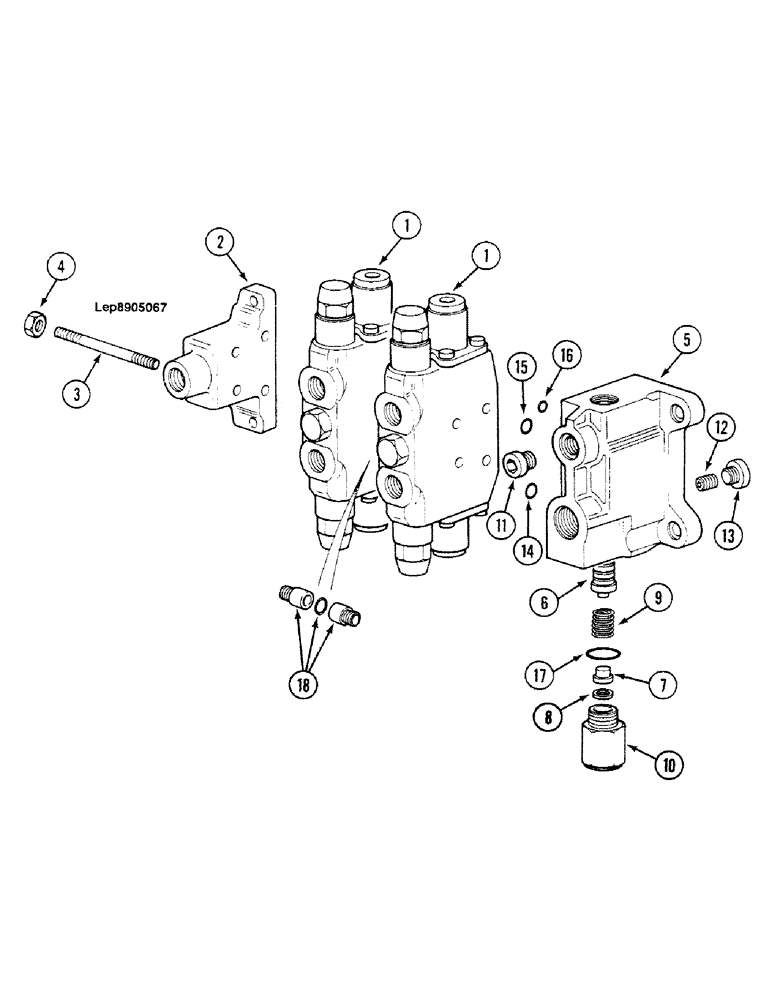

Схема запчастей Case 688C - (8F-28) - CONTROL VALVE FOR OPTION 2 STAGES (07) - HYDRAULIC SYSTEM
13
6
9
2
15
10
11
1
16
12
1
7
4
5
3
8
14
18
17
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

ELEMENT, See Figure : 8F-30

2шт.

2

N3143629

VALVE, CONTROL

ELEMENT

1шт.

3

C144994

TRUSS ROD

tie

4шт.

4

C2434529

NUT

M8

4шт.

E3343675

VALVE, CONTROL

ELEMENT Consist Of : 5-17

1шт.

5

ELEMENT Order : E3343675

1шт.

6

VALVE spool/drawer Order : E3343675

1шт.

L5949650

SPARE PART SET

Consist Of : 7, 8, 9

1шт.

7

GUIDE Order : E3343675

1шт.

8

M5449631

KIT

1шт.

9

B38296

SPRING

1шт.

10

K2340466

CAP

1шт.

11

U2537447

PLUG

1шт.

R7046042

GASKET

"11.5 x 16.5 x 1.5"

1шт.

12

W3743201

JET

NOZZLE

1шт.

L5949604

SEAL PACKAGE

Consist Of : 13-17

1шт.

13

V2537448

PLUG

1шт.

S2230441

GASKET

"8.4 x 11.9 x 1"

1шт.

14

O-RING Order : L5949604

1шт.

15

O-RING Order : L5949604

1шт.

16

O-RING Order : L5949604

1шт.

17

O-RING Order : L5949604

1шт.

18

K4743322

SELECTOR

1шт.
