(8F-22) - CLAMSHELL SWING FEED (STICK 2.10M-2.65M

Запчасти Case 688C (8F-22) - CLAMSHELL SWING FEED (STICK 2.10M-2.65M (07) - HYDRAULIC SYSTEM

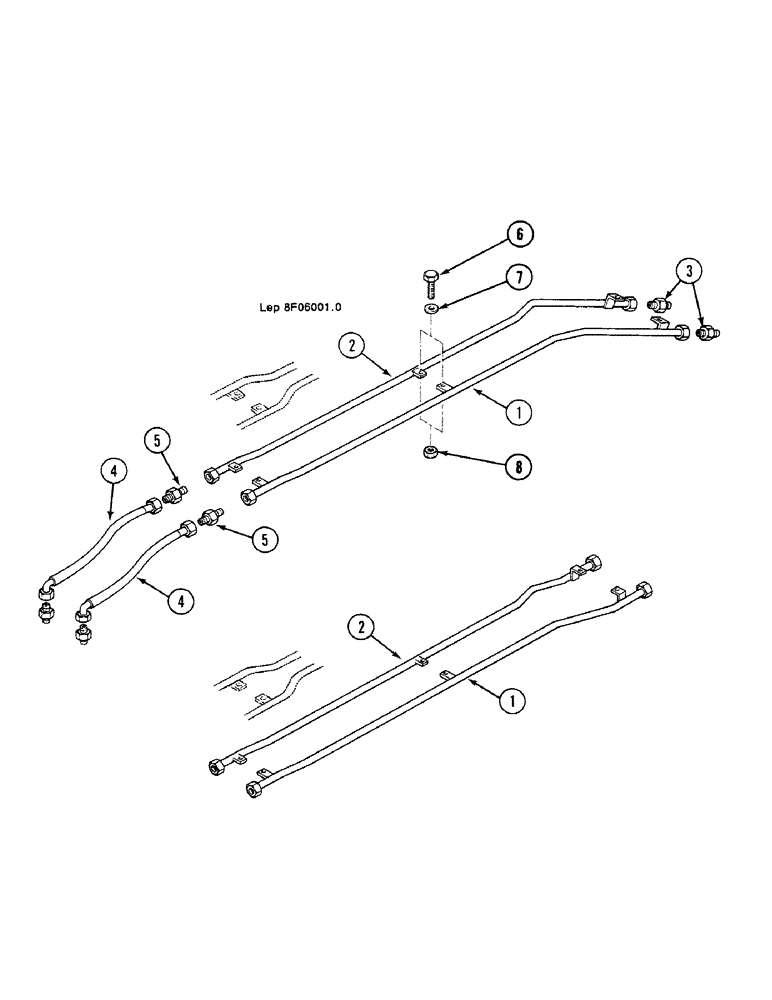

Схема запчастей Case 688C - (8F-22) - CLAMSHELL SWING FEED (STICK 2.10M-2.65M (07) - HYDRAULIC SYSTEM
2
6
5
1
3
4
2
4
5
8
7
1
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

G3550194

PIPE

1шт.

1

E3550192

PIPE

1шт.

2

F3550193

PIPE

1шт.

2

D3550191

PIPE

1шт.

3

M3237537

UNION

2шт.

4

R3731949

HOSE

1600mm

2шт.

5

G4037518

UNION

2шт.

6

9706704

BOLT,Hex, M10 x 1.5 x 41.58mm, Cl 8.8

1шт.

7

R35021

WASHER

L 10

1шт.

8

Z1634563

SAFETY NUT

M10

1шт.

Выбрано товаров: 10
