Запчасти Case 688C (8F-08) - HYDRAULIC AND ELECTRIC CONTROL OPTION (07) - HYDRAULIC SYSTEM

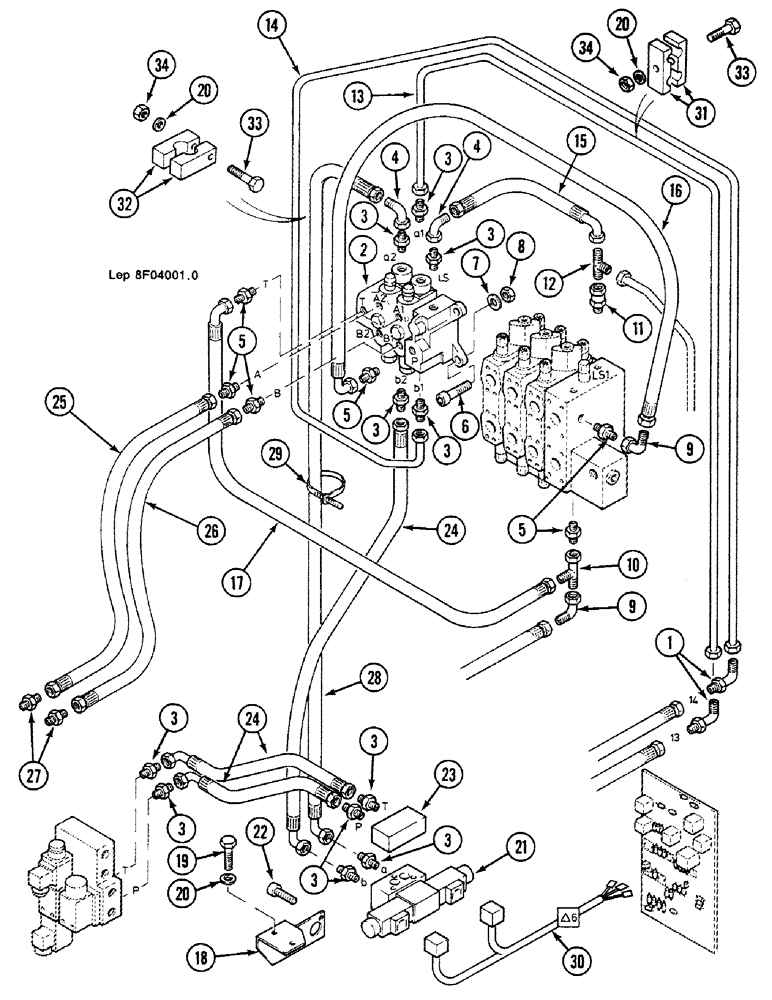

Схема запчастей Case 688C - (8F-08) - HYDRAULIC AND ELECTRIC CONTROL OPTION (07) - HYDRAULIC SYSTEM
25
3
5
6
34
34
29
27
30
3
23
3
8
26
2
24
16
33
3
3
7
14
3
1
3
9
10
5
4
20
24
5
22
31
18
20
32
33
21
17
15
4
11
12
13
3
19
3
3
9
20
28

Артикул

Название

Примечание

Количество

1

C1737008

ANGLE

PIECE

2шт.

2

BLOCK, See Page : 8F-28

1шт.

3

E3237530

UNION

11шт.

R7046042

GASKET

"11.5 x 16.5 x 1.5"

1шт.

4

N1737018

ANGLE

PIECE

2шт.

5

H3237533

UNION

8шт.

G1145268

GASKET

"9.6 x 24.3 x 1.5"

1шт.

6

T832916

SCREW,Hex, M10 x 40mm, Cl 10.9

4шт.

7

W3528795

WASHER

"10.25 x 7 x 25"

4шт.

8

G34598

SAFETY NUT

M10

4шт.

9

R1737021

ANGLE

PIECE

2шт.

10

B937297

TEE

PIECE

1шт.

11

F3237554

FITTING

1шт.

12

H2643351

BLOCK ASSY.

1шт.

13

S6049062

PIPE

1шт.

14

J6249131

PIPE

1шт.

15

Q5431970

HOSE

630mm

1шт.

16

W5431930

HOSE

800mm

1шт.

17

H5431963

HOSE

630mm

1шт.

18

M7428298

SUPPORT

Replace : V5225665

1шт.

19

43127

BOLT,Hex, M8 x 1.25 x 25mm, Cl 8.8

2шт.

20

V3528794

WASHER

"8.25 x 6 x 20"

4шт.

21

BLOCK, See Page : 8F-24

1шт.

22

H32920

SCREW

M8 x 16

2шт.

23

W3343668

LARGE PLATE

PLATE, LARGE

1шт.

24

B6531955

HOSE

630mm

3шт.

25

Z5431932

HOSE

1250mm, Replace : X5431931

2шт.

26

Z5431932

HOSE

1250mm

2шт.

27

M3237537

UNION

4шт.

28

F5431984

HOSE

1000mm

1шт.

29

N51946

CLAMP

COLLAR 258mm

3шт.

30

E352295

HARNESS

CABLE

1шт.

31

A5120329

SHIN

BRACKET (10770, 10773-)::

2шт.

32

L4620319

SHIN

BRACKET (10770, 10773-)::

2шт.

33

43130

BOLT,Hex, M8 x 1.25 x 50mm, Cl 8.8

(10770, 10773-)::

2шт.

34

A134596

SAFETY NUT

M8, (10770, 10773-)::

2шт.

Выбрано товаров: 36
