(8F-06) - ELECTRIC CONTROL OPTION

Запчасти Case 688C (8F-06) - ELECTRIC CONTROL OPTION (07) - HYDRAULIC SYSTEM

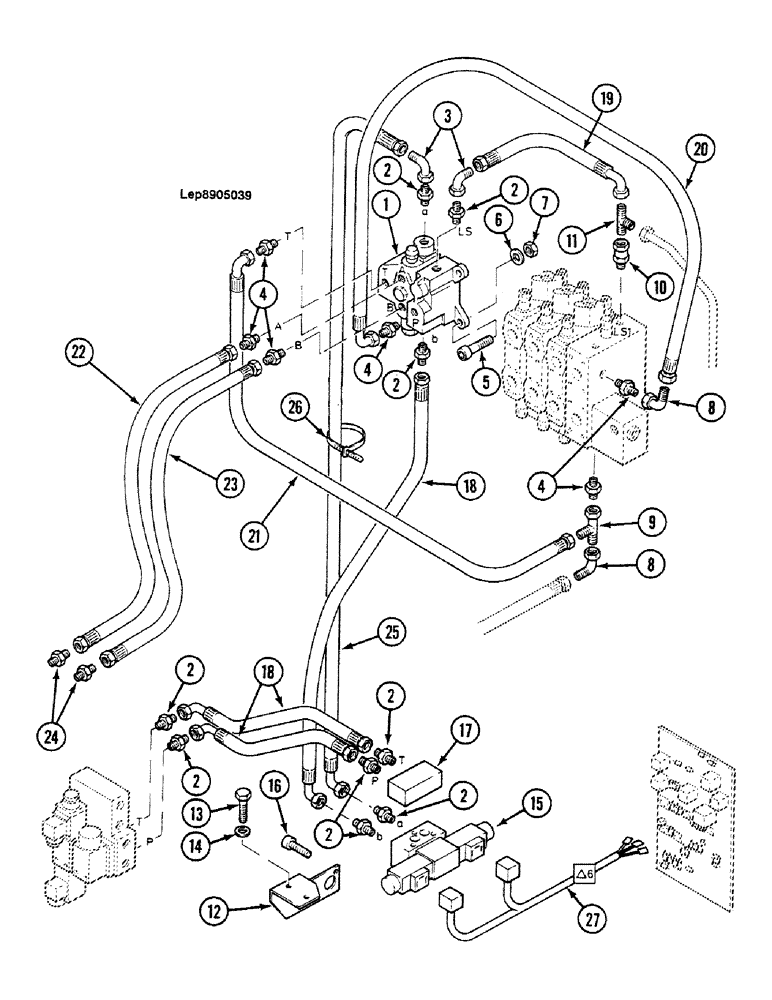

Схема запчастей Case 688C - (8F-06) - ELECTRIC CONTROL OPTION (07) - HYDRAULIC SYSTEM
26
20
12
2
13
2
4
10
2
5
8
4
17
6
23
16
2
21
27
15
1
2
3
11
2
9
18
8
25
4
7
14
22
18
2
2
19
24
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

BLOCK, See Page : 8F-26

1шт.

2

E3237530

UNION

9шт.

R7046042

GASKET

"11.5 x 16.5 x 1.5"

1шт.

3

N1737018

ANGLE

PIECE

2шт.

4

H3237533

UNION

6шт.

G1145268

GASKET

"9.6 x 24.3 x 1.5"

1шт.

5

T832916

SCREW,Hex, M10 x 40mm, Cl 10.9

4шт.

6

W3528795

WASHER

"10.25 x 7 x 25"

4шт.

7

G34598

SAFETY NUT

M10

4шт.

8

R1737021

ANGLE

PIECE

2шт.

9

B937297

TEE

PIECE

1шт.

10

F3237554

FITTING

1шт.

R7046042

GASKET

"11.5 x 16.5 x 1.5"

1шт.

11

H2643351

BLOCK ASSY.

1шт.

12

M7428298

SUPPORT

Replace : V5225665

1шт.

13

43127

BOLT,Hex, M8 x 1.25 x 25mm, Cl 8.8

2шт.

14

V3528794

WASHER

"8.25 x 6 x 20"

2шт.

15

BLOCK, See Page : 8F-24

1шт.

16

CASH32920H

M8 x 16

2шт.

17

W3343668

LARGE PLATE

PLATE, LARGE

1шт.

18

B6531955

HOSE

630mm

3шт.

19

Q5431970

HOSE

630mm

1шт.

20

W5431930

HOSE

800mm

1шт.

21

H5431963

HOSE

630mm

1шт.

22

Z5431932

HOSE

1250mm, Replace : X5431931

1шт.

23

Z5431932

HOSE

1250mm

1шт.

24

M3237537

UNION

2шт.

25

F5431984

HOSE

1000mm

1шт.

26

N51946

CLAMP

COLLAR 258mm

3шт.

27

E352295

HARNESS

CABLE

1шт.
