(8F-04) - HYDRAULIC CONTROL OPTION

Запчасти Case 688C (8F-04) - HYDRAULIC CONTROL OPTION (07) - HYDRAULIC SYSTEM

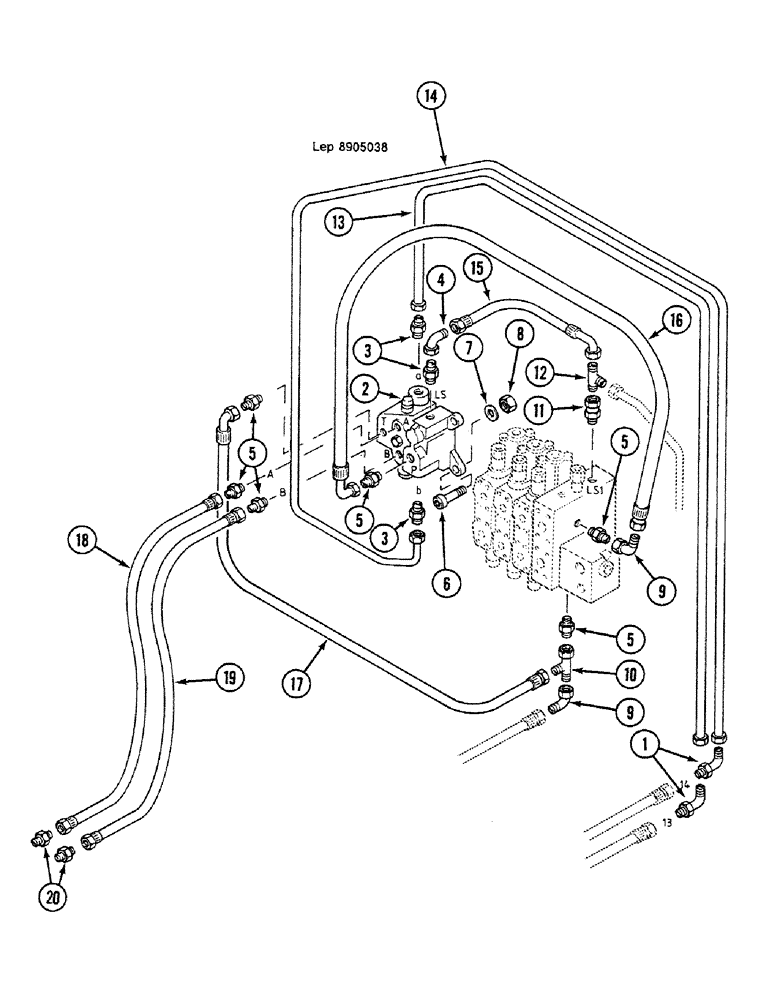

Схема запчастей Case 688C - (8F-04) - HYDRAULIC CONTROL OPTION (07) - HYDRAULIC SYSTEM
9
11
6
5
9
10
16
18
5
20
13
3
1
5
12
14
8
19
3
15
4
5
17
2
7
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

C1737008

ANGLE

PIECE

2шт.

2

BLOCK, See Figure : 8F-26

1шт.

3

E3237530

UNION

3шт.

R7046042

GASKET

"11.5 x 16.5 x 1.5"

1шт.

4

N1737018

ANGLE

PIECE

1шт.

5

H3237533

UNION

6шт.

G1145268

GASKET

"9.6 x 24.3 x 1.5"

1шт.

6

T832916

SCREW,Hex, M10 x 40mm, Cl 10.9

4шт.

7

W3528795

WASHER

"10.25 x 7 x 25"

4шт.

8

G34598

SAFETY NUT

M10

4шт.

9

R1737021

ANGLE

PIECE

2шт.

10

B937297

TEE

PIECE

1шт.

11

F3237554

FITTING

1шт.

R7046042

GASKET

"11.5 x 16.5 x 1.5"

1шт.

12

H2643351

BLOCK ASSY.

1шт.

13

S6049062

PIPE

1шт.

14

J6249131

PIPE

1шт.

15

Q5431970

HOSE

630mm

1шт.

16

W5431930

HOSE

800mm

1шт.

17

H5431963

HOSE

630mm

1шт.

18

Z5431932

HOSE

1250mm, Replace : X5431931

1шт.

19

Z5431932

HOSE

1250mm

1шт.

20

M3237537

UNION

2шт.
