(8F-02) - FOOT CONTROLLED HYDRAULIC OPTION

Запчасти Case 688C (8F-02) - FOOT CONTROLLED HYDRAULIC OPTION (07) - HYDRAULIC SYSTEM

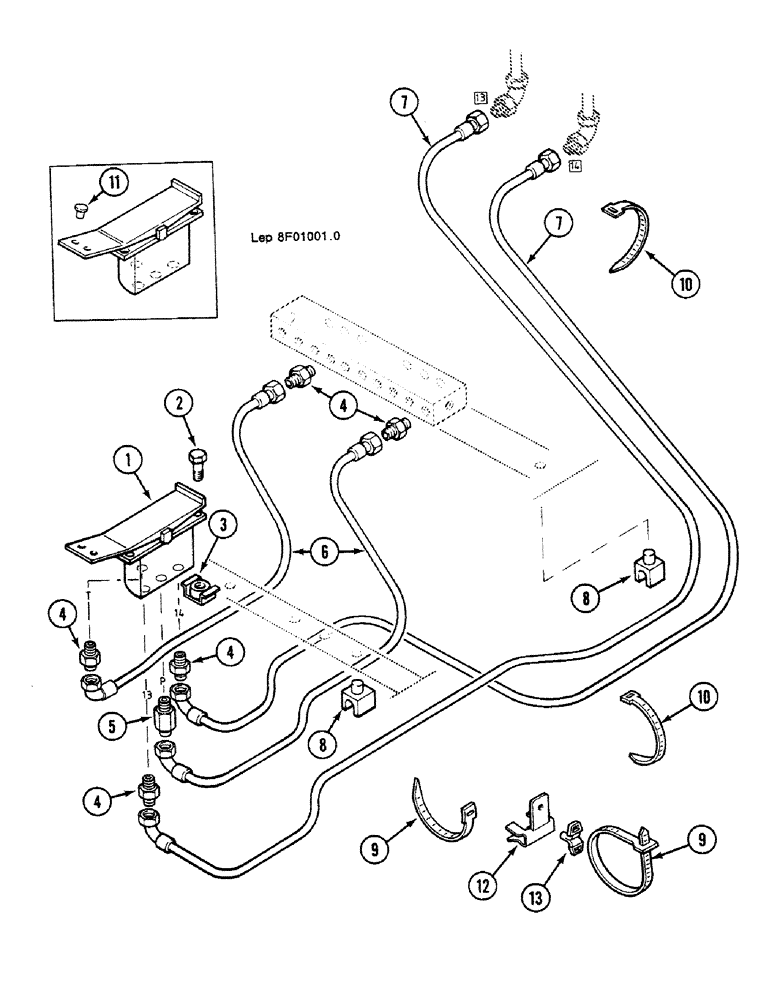

Схема запчастей Case 688C - (8F-02) - FOOT CONTROLLED HYDRAULIC OPTION (07) - HYDRAULIC SYSTEM
6
2
5
4
12
4
9
10
3
10
11
4
8
9
8
7
7
1
4
13
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

BLOCK, See Figure : 8D-10, 8D-14

1шт.

2

43127

BOLT,Hex, M8 x 1.25 x 25mm, Cl 8.8

4шт.

3

V1334571

NUT

M8

4шт.

4

E3237530

UNION

5шт.

R7046042

GASKET

"11.5 x 16.5 x 1.5"

1шт.

5

K3237581

UNION

1шт.

R7046042

GASKET

"11.5 x 16.5 x 1.5"

1шт.

6

Z5431978

HOSE

850mm

2шт.

7

A5431956

HOSE

1800mm

2шт.

8

S2036942

SUPPORT

5шт.

9

N51946

CLAMP

COLLAR 258mm

1шт.

10

V336923

CLAMP

COLLAR 117mm

1шт.

11

E3037430

PLASTIC PLUG

(-XXXXX)::

2шт.

12

Z2036902

CLASP

3-7mm

1шт.

13

P2036939

CLASP

1шт.
