Запчасти Case 688C (8E-12) - HAMMER HYDRAULIC CIRCUIT ON BOOM (07) - HYDRAULIC SYSTEM

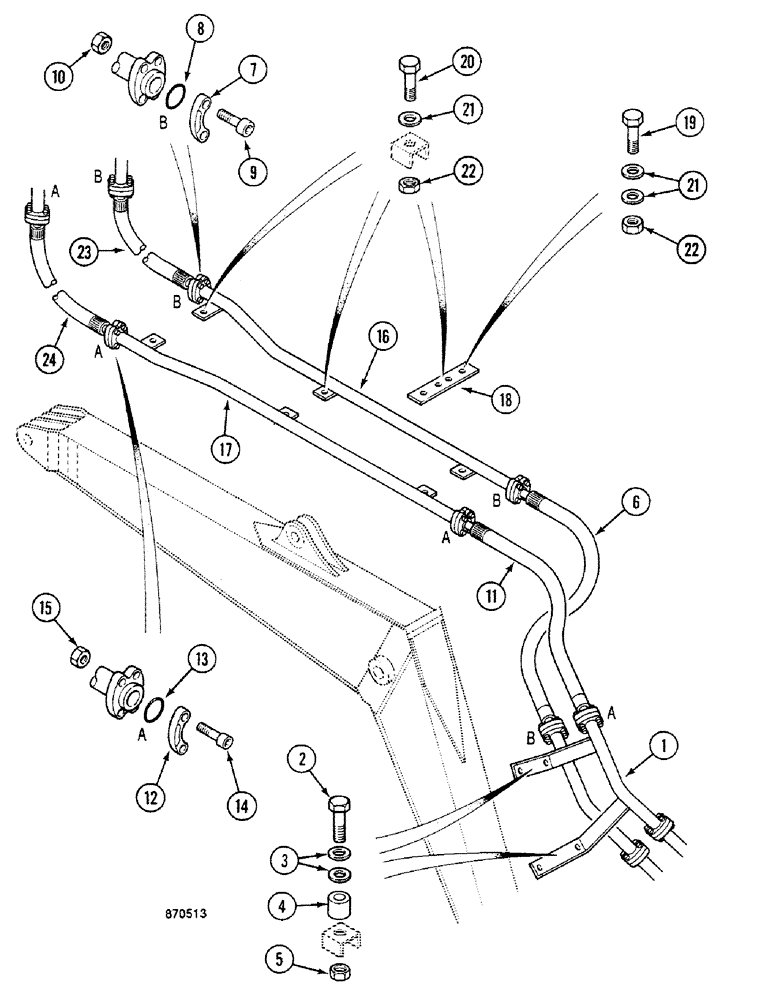

Схема запчастей Case 688C - (8E-12) - HAMMER HYDRAULIC CIRCUIT ON BOOM (07) - HYDRAULIC SYSTEM
5
11
15
2
9
10
22
8
12
7
1
13
14
17
21
24
21
16
4
19
22
20
3
6
18
23

Артикул

Название

Примечание

Количество

1

M3550130

PIPE

1шт.

2

43144

BOLT,Hex, M10 x 70mm, Cl 8.8

4шт.

3

W3528795

WASHER

"10.25 x 7 x 25"

6шт.

4

R4328730

WASHER

"10.25 x 20 x 25"

4шт.

5

86500689

NUT,M10 x 1.5, Cl 10

4шт.

6

Z5931952

HOSE,18.6mm ID x 1000mm L

1000mm

1шт.

7

C4024266

CLAMP

half

8шт.

8

L1130483

O-RING

"3.53 x 24.99-80"

4шт.

9

H732994

SCREW,Hex Soc Hd, M10 x 50, 10.9

16шт.

10

86500689

NUT,M10 x 1.5, Cl 10

16шт.

11

V6531973

HOSE

1000mm

1шт.

12

K4024273

RETAINER

CLAMP half

8шт.

13

S1230493

O-RING,37.69mm ID x 3.53mm Width

"3.53 x 37.69-80"

4шт.

14

N1232973

SCREW,Hex Soc Hd, M12 x 50, 10.9

16шт.

15

337475

NUT,M12, Cl 10

16шт.

16

J3550127

PIPE

1шт.

17

H3550126

PIPE

1шт.

18

K3523149

SUPPORT

1шт.

19

J1133839

SCREW

M10 x 45 x 45

2шт.

20

9706704

BOLT,Hex, M10 x 1.5 x 41.58mm, Cl 8.8

6шт.

21

W3528795

WASHER

"10.25 x 7 x 25"

10шт.

22

86500689

NUT,M10 x 1.5, Cl 10

8шт.

23

C5931978

HOSE,19mm ID x 1250mm L

1250mm

1шт.

24

L6531941

HOSE

1250mm

1шт.

Выбрано товаров: 24
