(8E-10) - HYDRAULIC CONTROL CIRCUIT (HYDRAULIC HAMMER)

Запчасти Case 688C (8E-10) - HYDRAULIC CONTROL CIRCUIT (HYDRAULIC HAMMER) (07) - HYDRAULIC SYSTEM

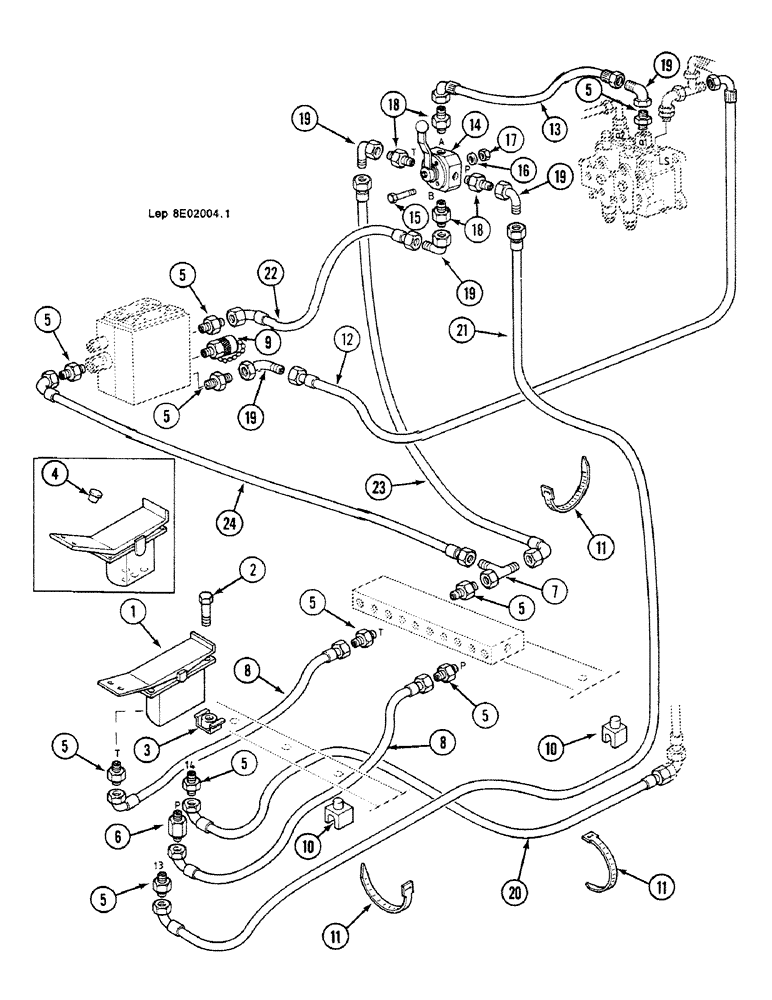

Схема запчастей Case 688C - (8E-10) - HYDRAULIC CONTROL CIRCUIT (HYDRAULIC HAMMER) (07) - HYDRAULIC SYSTEM
19
24
22
17
5
3
5
19
12
20
11
10
15
10
11
6
18
8
5
5
14
23
5
9
5
7
21
2
19
19
5
5
5
4
19
16
18
11
13
5
1
8
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

BLOCK, See Figure : 8D-10, 8D-14

1шт.

2

43127

BOLT,Hex, M8 x 1.25 x 25mm, Cl 8.8

4шт.

3

V1334571

NUT

M8

4шт.

4

E3037430

PLASTIC PLUG

(-XXXXX)::

2шт.

5

E3237530

UNION

10шт.

R7046042

GASKET

"11.5 x 16.5 x 1.5"

1шт.

6

K3237581

UNION

1шт.

R7046042

GASKET

"11.5 x 16.5 x 1.5"

1шт.

7

Z937295

TEE

PIECE

1шт.

8

Z5431978

HOSE

850mm

2шт.

9

A3237549

HYD CONNECTOR

UP making

1шт.

R7046042

GASKET

"11.5 x 16.5 x 1.5"

1шт.

10

S2036942

SUPPORT

5шт.

11

N51946

CLAMP

COLLAR 258mm

1шт.

12

H5431940

HOSE

1250mm

1шт.

13

W5931904

HOSE

500mm

1шт.

14

P837857

COCK

shutoff

1шт.

15

F32918

SCREW

M6 x 45

2шт.

16

B3528799

WASHER

"6.25 x 4 x 15"

2шт.

17

F234513

SAFETY NUT

M6

2шт.

18

R4037596

UNION

4шт.

R7046042

GASKET

"11.5 x 16.5 x 1.5"

1шт.

19

N1737018

ANGLE

PIECE

5шт.

20

A5431956

HOSE

1800mm

1шт.

21

U6531926

HOSE

4000mm

1шт.

22

K5431942

HOSE

1250mm

1шт.

23

W6631978

HOSE

2500mm

1шт.

24

Z5431955

HOSE

1600mm

1шт.
