(8E-08) - HYDRAULIC HAMMER CIRCUIT

Запчасти Case 688C (8E-08) - HYDRAULIC HAMMER CIRCUIT (07) - HYDRAULIC SYSTEM

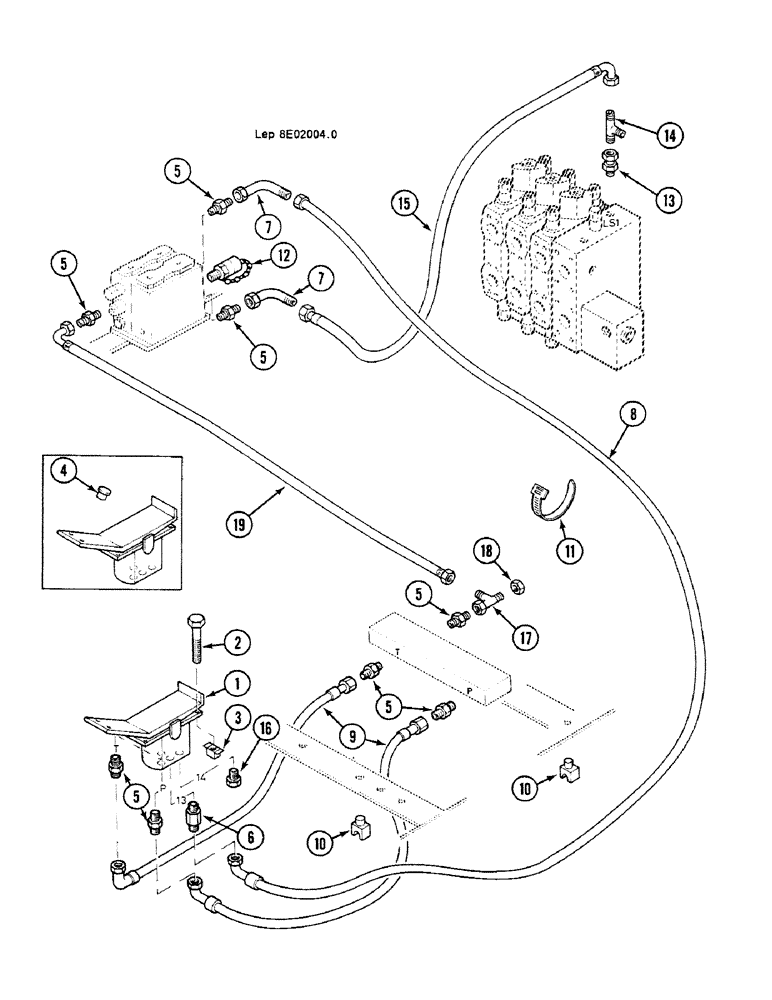

Схема запчастей Case 688C - (8E-08) - HYDRAULIC HAMMER CIRCUIT (07) - HYDRAULIC SYSTEM
14
1
10
11
4
8
12
3
5
5
10
19
5
17
5
7
9
5
15
16
18
2
5
6
13
7
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

BLOCK, See Figure: 8D-10, 8D-14

1шт.

2

43127

BOLT,Hex, M8 x 1.25 x 25mm, Cl 8.8

4шт.

3

V1334571

NUT

M8

4шт.

4

E3037430

PLASTIC PLUG

(-XXXXX)::

2шт.

5

E3237530

UNION

8шт.

R7046042

GASKET

"11.5 x 16.5 x 1.5"

1шт.

6

K3237581

UNION

1шт.

R7046042

GASKET

"11.5 x 16.5 x 1.5"

1шт.

7

N1737018

ANGLE

PIECE

2шт.

8

W6631978

HOSE

2500mm

1шт.

9

Z5431978

HOSE

850mm

2шт.

10

S2036942

SUPPORT

4шт.

11

N51946

CLAMP

COLLAR 258mm

1шт.

12

A3237549

HYD CONNECTOR

UP making

1шт.

R7046042

GASKET

"11.5 x 16.5 x 1.5"

1шт.

13

F3237554

FITTING

1шт.

R7046042

GASKET

"11.5 x 16.5 x 1.5"

1шт.

14

H2643351

BLOCK ASSY.

1шт.

15

H5431940

HOSE

1250mm

1шт.

16

U2537447

PLUG

1шт.

R7046042

GASKET

"11.5 x 16.5 x 1.5"

1шт.

17

Z937295

TEE

PIECE

1шт.

18

A2537406

BLANK-OFF PLUG

1шт.

19

Z5431955

HOSE

1600mm

1шт.
