Запчасти Case 688C (8D-18) - COUNTER ROTATION VALVE, (-10669) (07) - HYDRAULIC SYSTEM

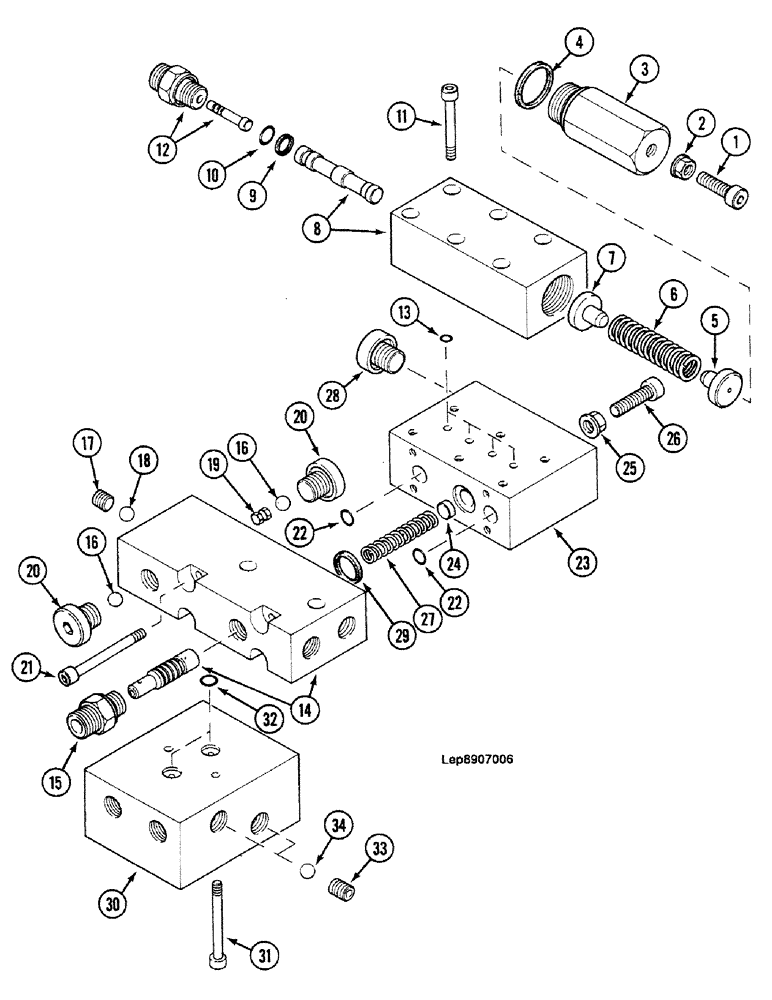

Схема запчастей Case 688C - (8D-18) - COUNTER ROTATION VALVE, (-10669) (07) - HYDRAULIC SYSTEM
7
6
13
22
20
16
17
19
23
20
34
32
1
10
14
31
9
29
12
11
8
4
33
24
21
5
15
26
30
2
3
18
28
16
27
25
22

Артикул

Название

Примечание

Количество

B4743314

VALVE

Consist Of : 1-34, Order : Q4743396

1шт.

C4743384

SELECTOR

Consist Of : 1-13

1шт.

1

P0732978Q

SCREW

1шт.

2

Q2434541

NUT

M8

1шт.

3

B1030033

CAP

1шт.

4

R2230417

GASKET

"13.8 x 18.9 x 1.5"

1шт.

5

J6027871

TAPPET

PUSHER

1шт.

6

A2838108

SPRING

1шт.

7

X6427831

TAPPET

PUSHER

1шт.

8

E4743386

BODY

Consist Of : 9, 10

1шт.

9

T1245260

BACK-UP RING

1шт.

10

X1230429

O-RING

"1.78 x 7.65-80"

1шт.

11

864-5030

HEX SOC SCREW,M5 x 30mm, Cl 8.8

6шт.

12

K4743368

SET OF PARTS

CONNECTION

1шт.

R7046042

GASKET

"11.5 x 16.5 x 1.5"

1шт.

13

X1230429

O-RING

"1.78 x 7.65-80"

4шт.

F4743387

PRESSURE LIMITER

RESTRICTOR Consist Of : 14-29

1шт.

14

G4743388

SET OF PARTS

spare Consist Of : 15-20

4шт.

15

E3237530

UNION

1шт.

R7046042

GASKET

"11.5 x 16.5 x 1.5"

1шт.

16

S31043

BALL

2шт.

17

877-3068

SET SCREW,Hex Skt, M6 x 8mm, Flat Pt

1шт.

18

X31002

BALL

1шт.

19

Z6427832

TAPPET

PUSHER

1шт.

20

U2537447

PLUG

2шт.

R7046042

GASKET

"11.5 x 16.5 x 1.5"

1шт.

21

F332907

SCREW,Hex Skt Hd, M5 x 50mm

4шт.

22

X1230429

O-RING

"1.78 x 7.65-80"

2шт.

23

H4743389

BODY

1шт.

24

A6427833

TAPPET

PUSHER

1шт.

25

Q2434541

NUT

M8

1шт.

26

P0732978Q

SCREW

1шт.

27

Z1038265

SPRING

1шт.

28

U2537447

PLUG

1шт.

R7046042

GASKET

"11.5 x 16.5 x 1.5"

1шт.

29

N1130462

O-RING

"1.78 x 12.42-80"

1шт.

30

D4743385

ELEMENT

Consist Of : 31-34

1шт.

31

H432913

SCREW

M6 x 40

2шт.

32

X1230429

O-RING

"1.78 x 7.65-80"

2шт.

33

H4743366

SEAT

2шт.

34

Q31018

BALL

2шт.

Выбрано товаров: 41
