(8D-10) - MANUAL CONTROL VALVE, (-10630)

Запчасти Case 688C (8D-10) - MANUAL CONTROL VALVE, (-10630) (07) - HYDRAULIC SYSTEM

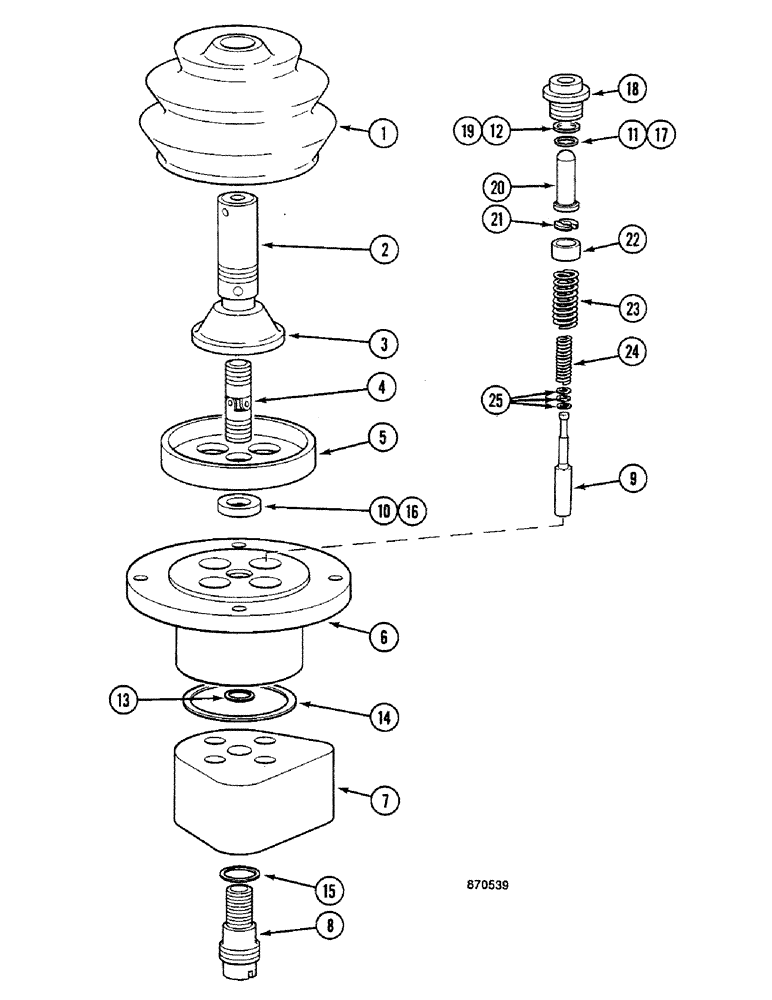

Схема запчастей Case 688C - (8D-10) - MANUAL CONTROL VALVE, (-10630) (07) - HYDRAULIC SYSTEM
17
19
2
5
15
12
7
6
25
16
8
11
13
3
1
23
18
10
24
4
14
22
20
9
21
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

W4343363

BLOCK ASSY.

Consist Of : 1-25, Order : M4743324

1шт.

1

T5446210

BELLOWS

1шт.

2

LEVER Order : M4743324

1шт.

3

SUPPORT Order : M4743324

1шт.

4

G5242741

COUPLING

U-JOINT

1шт.

5

PLATE Order : M4743324

1шт.

6

BODY Order : M4743324

1шт.

7

BODY Order : M4743324

1шт.

8

SCREW Order : M4743324

1шт.

9

PLUNGER Order : M4743324

4шт.

H3749651

SEAL PACKAGE

Consist Of : 10, 11, 12

1шт.

10

BUSHING Order : H3749651

1шт.

11

SEAL Order : H3749651

4шт.

12

SEAL Order : H3749651

4шт.

V3749617

KIT

Consist Of : 13, 14, 15

1шт.

13

SEAL Order : V3749617

1шт.

14

SEAL Order : V3749617

1шт.

15

SEAL Order : V3749617

1шт.

F5949645

KIT

Consist Of : 16-20, Replace : H5449627

4шт.

16

BUSHING Order : F5949645

1шт.

17

SEAL Order : F5949645

4шт.

18

GUIDE Order : F5949645

4шт.

19

SEAL Order : F5949645

4шт.

20

PUSHER Order : F5949645

4шт.

T5949611

KIT

Consist Of : 21-25

4шт.

21

CUP half Order : T5949611

2шт.

22

CUPEL Order : T5949611

1шт.

23

SPRING Order : T5949611

1шт.

24

SPRING Order : T5949611

1шт.

25

SET Order : T5949611

2шт.
