(8D-08) - CAB HYDRAULIC CIRCUIT, (10631-)

Запчасти Case 688C (8D-08) - CAB HYDRAULIC CIRCUIT, (10631-) (07) - HYDRAULIC SYSTEM

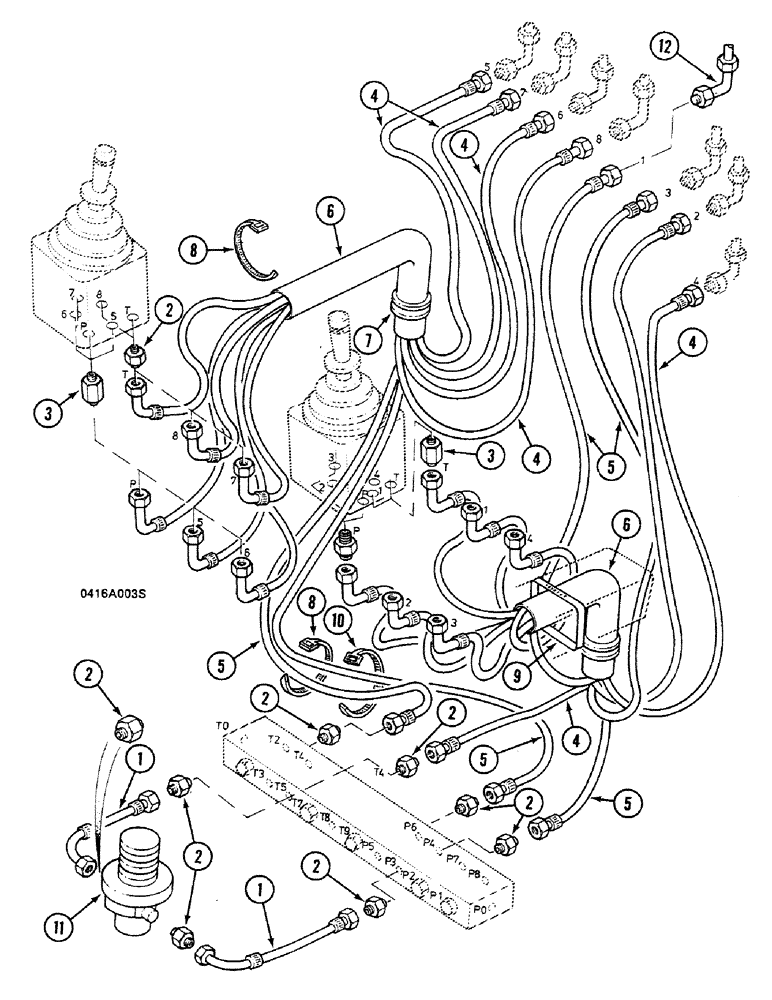

Схема запчастей Case 688C - (8D-08) - CAB HYDRAULIC CIRCUIT, (10631-) (07) - HYDRAULIC SYSTEM
2
2
5
11
2
7
5
10
2
8
12
6
4
4
4
4
5
2
4
3
9
5
6
1
2
8
1
3
2
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

V5431952

HOSE

355mm

2шт.

2

E3237530

UNION

14шт.

R7046042

GASKET

"11.5 x 16.5 x 1.5"

1шт.

3

K3237581

UNION

6шт.

R7046042

GASKET

"11.5 x 16.5 x 1.5"

1шт.

4

X5431954

HOSE

1400mm

7шт.

5

Z5431955

HOSE

1600mm

5шт.

6

B4931937

LOOM

COVER

2шт.

7

K41478

GROMMET

GUIDE

2шт.

8

N51946

CLAMP

COLLAR 258mm

1шт.

9

D136922

BLISTER

COLLAR 351mm

1шт.

10

V336923

CLAMP

COLLAR 117mm

1шт.

11

PUMP, See Page : 9D-5, 8D-9

1шт.

12

PIECE angle, See Figure : 8C-02, 8C-04

1шт.
