(8D-04) - CAB HYDRAULIC CIRCUIT

Запчасти Case 688C (8D-04) - CAB HYDRAULIC CIRCUIT (07) - HYDRAULIC SYSTEM

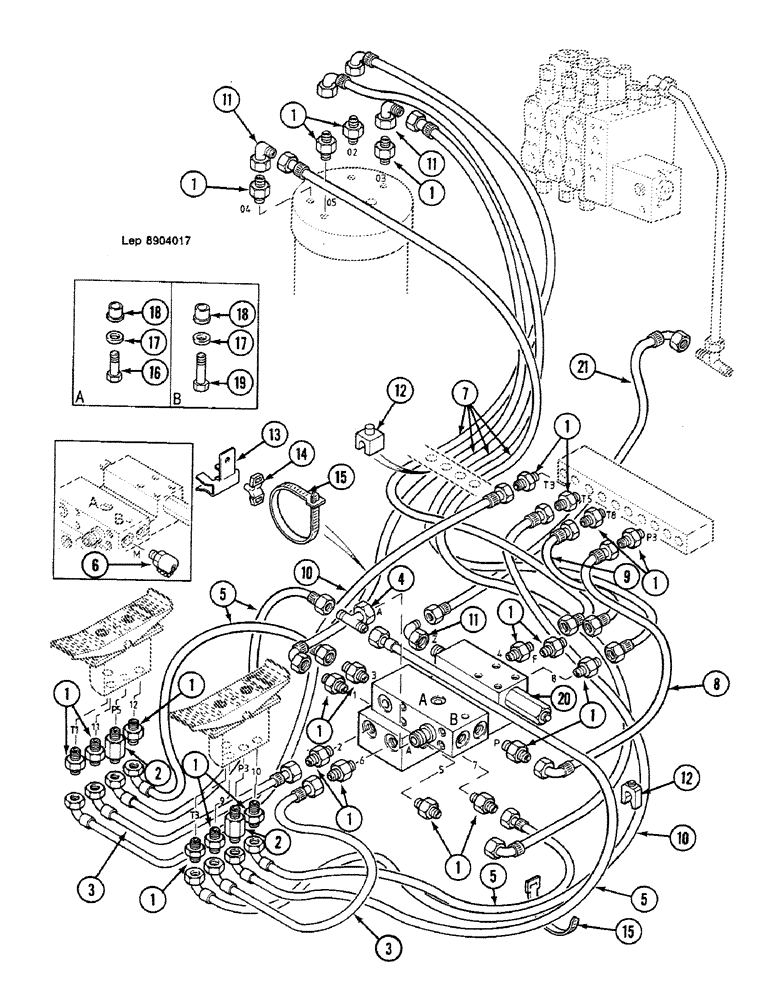

Схема запчастей Case 688C - (8D-04) - CAB HYDRAULIC CIRCUIT (07) - HYDRAULIC SYSTEM
15
21
1
16
8
15
5
2
5
7
17
4
12
1
6
14
1
1
1
1
3
1
2
1
1
18
9
3
11
1
1
11
1
1
10
19
10
12
11
1
5
18
17
13
20
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

E3237530

UNION

25шт.

R7046042

GASKET

"11.5 x 16.5 x 1.5"

1шт.

2

E4237593

FITTING

2шт.

R7046042

GASKET

"11.5 x 16.5 x 1.5"

1шт.

3

V5431952

HOSE

355mm

2шт.

4

W937293

TEE

PIECE

1шт.

5

W5431953

HOSE

400mm

4шт.

6

A3237549

HYD CONNECTOR

UP making

1шт.

R7046042

GASKET

"11.5 x 16.5 x 1.5", (-10669)::

1шт.

7

Z5431955

HOSE

1600mm

4шт.

8

W5931904

HOSE

500mm

1шт.

9

S5431949

HOSE

500mm

1шт.

10

Z5431978

HOSE

850mm

2шт.

11

N1737018

ANGLE

PIECE

3шт.

12

S2036942

SUPPORT

6шт.

13

Z2036902

CLASP

3-7

2шт.

14

PP2036939

CLASP

2шт.

15

N51946

CLAMP

COLLAR 258mm

4шт.

16

N32925

SCREW

M8 x 40

1шт.

17

W3528795

WASHER

"10.25 x 7 x 25"

2шт.

18

L234587

NUT

M8

2шт.

19

43130

BOLT,Hex, M8 x 1.25 x 50mm, Cl 8.8

1шт.

20

VALVE, See Figure : 8D-18, 8D-22

1шт.

21

L7331927

HOSE

1600mm

1шт.
