(8C-52) - CONTROL VALVE FOR SWING, (-10629)

Запчасти Case 688C (8C-52) - CONTROL VALVE FOR SWING, (-10629) (07) - HYDRAULIC SYSTEM

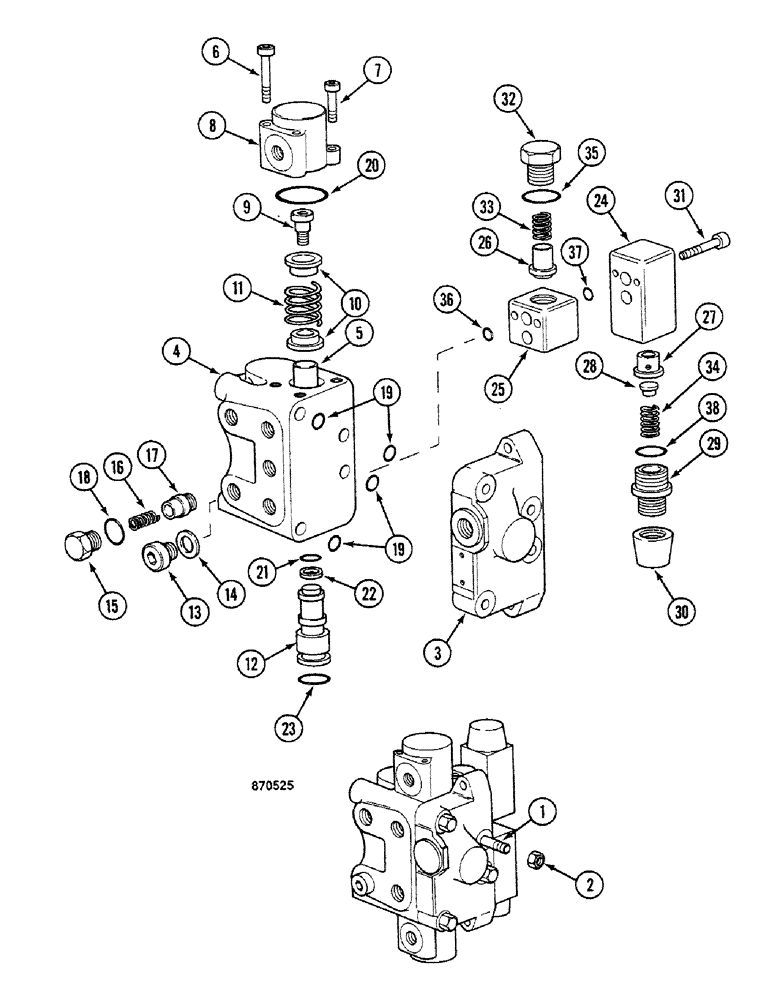

Схема запчастей Case 688C - (8C-52) - CONTROL VALVE FOR SWING, (-10629) (07) - HYDRAULIC SYSTEM
17
4
15
19
22
20
3
9
37
27
24
12
10
18
8
13
21
6
16
29
25
11
1
28
30
36
5
38
23
31
7
2
14
35
34
32
33
19
26
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

A144992

TRUSS ROD

tie

4шт.

2

C1634589

NUT

M10

8шт.

3

H3143624

ELEMENT

1шт.

J3143625

DISTRIBUTOR

BLOCK selector Consist Of : 4-23

1шт.

4

BLOCK Order : J3143625

1шт.

5

VALVE spool/drawer Order : J3143625

1шт.

6

H432913

SCREW

M6 x 40

4шт.

7

86531615

HEX SOC SCREW,M6 x 20mm, Cl 8.8

4шт.

8

H2340464

CAP

2шт.

9

F2033090

SCREW

2шт.

10

Z8230112

CUPEL

2шт.

11

L38259

SPRING

2шт.

12

V2537402

BLANK-OFF PLUG

1шт.

13

G3037409

PLUG

1шт.

14

A8046044

SEAL

1шт.

15

E2537433

PLUG

1шт.

16

M38283

SPRING

1шт.

17

E2643624

VALVE POPPET

1шт.

Q5449657

SEAL KIT

Consist Of : 18-23

1шт.

18

SEAL Order : Q5449657

1шт.

19

SEAL Order : Q5449657

4шт.

20

SEAL Order : Q5449657

2шт.

21

SEAL Order : Q5449657

1шт.

22

BUSHING Order : Q5449657

1шт.

23

SEAL Order : Q5449657

1шт.

K2643606

BOX

Consist Of : 24-38

2шт.

24

BODY Order : K2643606

1шт.

25

BODY Order : K2643606

1шт.

26

VALVE Order : K2643606

1шт.

27

GUIDE Order : K2643606

1шт.

28

VALVE Order : K2643606

1шт.

29

GUIDE Order : K2643606

1шт.

30

CAP Order : K2643606

1шт.

31

G1532910

SCREW

M6 x 75

2шт.

32

Q2537443

PLUG

1шт.

33

NLS

NO LONGER SERVICED

1шт.

34

G38278

SPRING

1шт.

N3749656

SEAL PACKAGE

Consist Of : 35-38

1шт.

35

SEAL Order : N3749656

1шт.

36

SEAL Order : N3749656

2шт.

37

SEAL Order : N3749656

2шт.

38

SEAL Order : N3749656

1шт.
