(8C-20) - VALVE SUPPORT HYDRAULIC CIRCUIT, (10630-11128, 11130)

Запчасти Case 688C (8C-20) - VALVE SUPPORT HYDRAULIC CIRCUIT, (10630-11128, 11130) (07) - HYDRAULIC SYSTEM

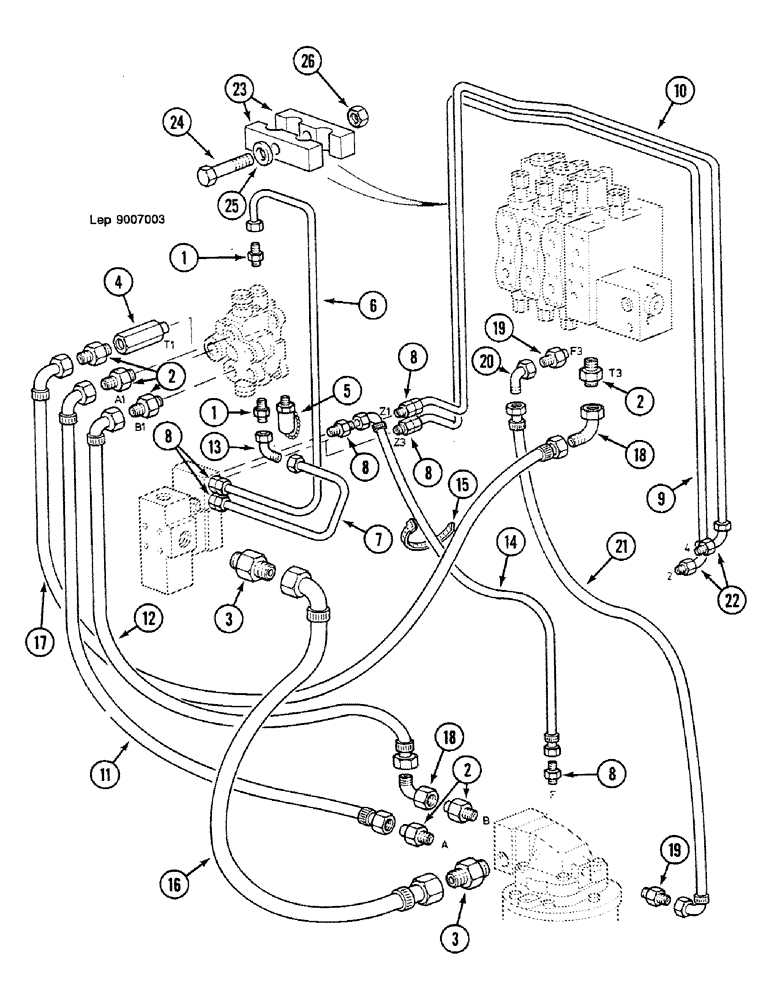

Схема запчастей Case 688C - (8C-20) - VALVE SUPPORT HYDRAULIC CIRCUIT, (10630-11128, 11130) (07) - HYDRAULIC SYSTEM
6
8
13
12
24
19
2
20
25
1
8
10
21
18
8
26
2
3
4
22
3
19
7
17
11
23
2
1
9
5
14
16
18
15
8
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

X2643388

VALVE POPPET

2шт.

R7046042

GASKET

"11.5 x 16.5 x 1.5"

1шт.

2

H3237533

UNION

6шт.

G1145268

GASKET

"9.6 x 24.3 x 1.5"

1шт.

3

J4237597

UNION

2шт.

T945294

GASKET

"29.7 x 35.7 x 2"

1шт.

4

M2643355

VALVE POPPET

1шт.

V5746063

GASKET

"23.9 x 29.2 x 1.5"

1шт.

5

A3237549

HYD CONNECTOR

UP making

1шт.

R7046042

GASKET

"11.5 x 16.5 x 1.5"

1шт.

6

S6549059

PIPE

1шт.

7

J7447155

PIPE

1шт.

8

E3237530

UNION

6шт.

R7046042

GASKET

"11.5 x 16.5 x 1.5"

1шт.

9

J6149196

PIPE

(-10744)::

1шт.

9

Z7449147

PIPE

(10745-)::

1шт.

10

K6149197

PIPE

(-10744)::

1шт.

10

A7449148

PIPE

(10745-)::

1шт.

11

M5431967

HOSE

630mm

1шт.

12

T5931924

HOSE

500mm

1шт.

13

N1737018

ANGLE

PIECE

1шт.

14

B6531955

HOSE

630mm

1шт.

15

V336923

CLAMP

COLLAR 117mm

1шт.

16

T7331957

HOSE

630mm

1шт.

17

E6531958

HOSE

800mm

1шт.

18

R1737021

ANGLE

PIECE

2шт.

19

G3237532

UNION

2шт.

S2230418

GASKET

"15.7 x 20.9 x 1.5"

1шт.

20

Q1737020

ANGLE

PIECE

1шт.

21

L7331950

HOSE

400mm

1шт.

22

C1737008

ANGLE

PIECE

2шт.

23

T4420364

SHIN

BRACKET (10745-)::

2шт.

24

43130

BOLT,Hex, M8 x 1.25 x 50mm, Cl 8.8

(10745-)::

1шт.

25

V3528794

WASHER

"8.25 x 6 x 20", (10745-)::

1шт.

26

A134596

SAFETY NUT

M8, (10745-)::

1шт.
