(8C-04) - VALVE SUPPORT HYDRAULIC CIRCUIT, (10745-)

Запчасти Case 688C (8C-04) - VALVE SUPPORT HYDRAULIC CIRCUIT, (10745-) (07) - HYDRAULIC SYSTEM

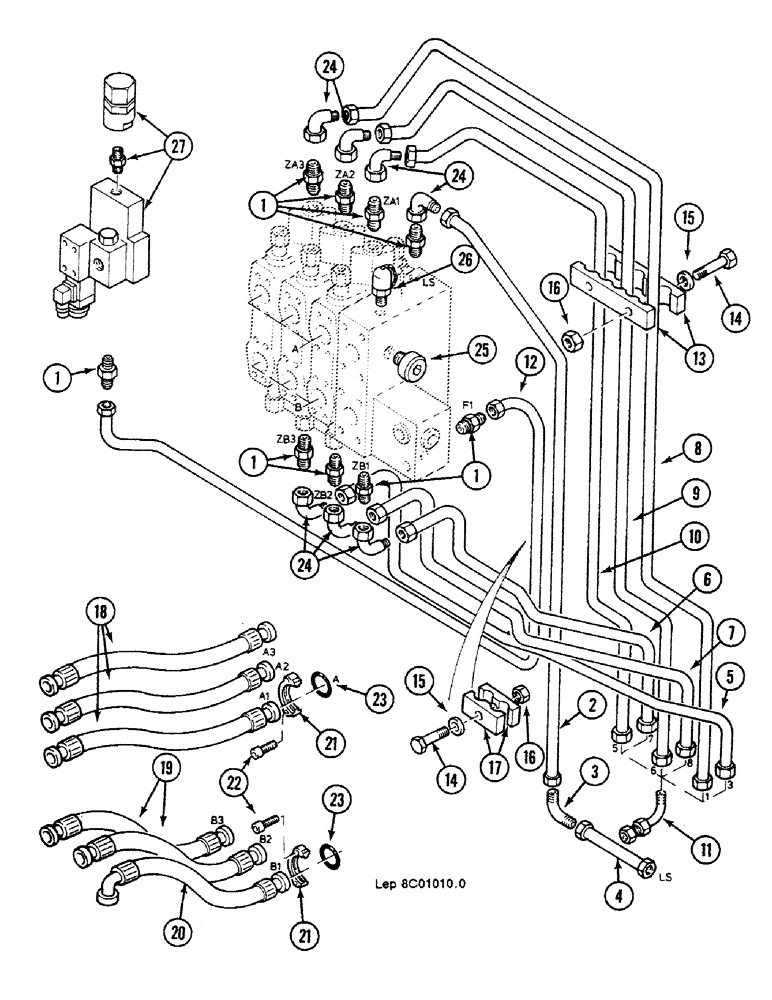

Схема запчастей Case 688C - (8C-04) - VALVE SUPPORT HYDRAULIC CIRCUIT, (10745-) (07) - HYDRAULIC SYSTEM
17
9
2
19
21
20
23
13
5
1
14
1
8
18
24
12
15
26
6
16
15
11
10
21
14
23
22
4
25
1
27
24
7
24
1
3
16
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

E3237530

UNION

9шт.

R7046042

GASKET

"11.5 x 16.5 x 1.5"

1шт.

2

H6449069

PIPE

1шт.

3

D1737055

ANGLE

PIECE

1шт.

4

E4637609

PIPE

1шт.

5

X7449146

PIPE

1шт.

6

T7449142

PIPE

1шт.

7

V7449144

PIPE

1шт.

8

W7449145

PIPE

1шт.

9

U7449143

PIPE

1шт.

10

S7449141

PIPE

1шт.

11

C1737008

ANGLE

PIECE

6шт.

12

T7249111

PIPE

1шт.

13

U4620327

SHIN

BRACKET

2шт.

14

43130

BOLT,Hex, M8 x 1.25 x 50mm, Cl 8.8

3шт.

15

V3528794

WASHER

"8.25 x 6 x 20"

5шт.

16

A134596

SAFETY NUT

M8

3шт.

17

T4420364

SHIN

BRACKET

2шт.

18

Z5931952

HOSE,18.6mm ID x 1000mm L

1000mm

3шт.

19

C5931978

HOSE,19mm ID x 1250mm L

1250mm

2шт.

20

C5431935

HOSE,19mm ID x 800mm L

800mm

1шт.

21

C4024266

CLAMP

half

12шт.

22

14420331

HEX SOC SCREW,M10 x 1.5 x 35mm, Cl 10.9, Full Thd

24шт.

23

L1130483

O-RING

"3.53 x 24.99-80"

6шт.

24

N1737018

ANGLE

PIECE

7шт.

25

H2537413

PLUG

1шт.

G1145268

GASKET

"9.6 x 24.3 x 1.5"

1шт.

26

A3237549

HYD CONNECTOR

UP making

1шт.

R7046042

GASKET

"11.5 x 16.5 x 1.5"

1шт.

27

CARTRIDGE, See Figure : 8C-44

1шт.
