(8C-02) - VALVE SUPPORT HYDRAULIC CIRCUIT, (-10744)

Запчасти Case 688C (8C-02) - VALVE SUPPORT HYDRAULIC CIRCUIT, (-10744) (07) - HYDRAULIC SYSTEM

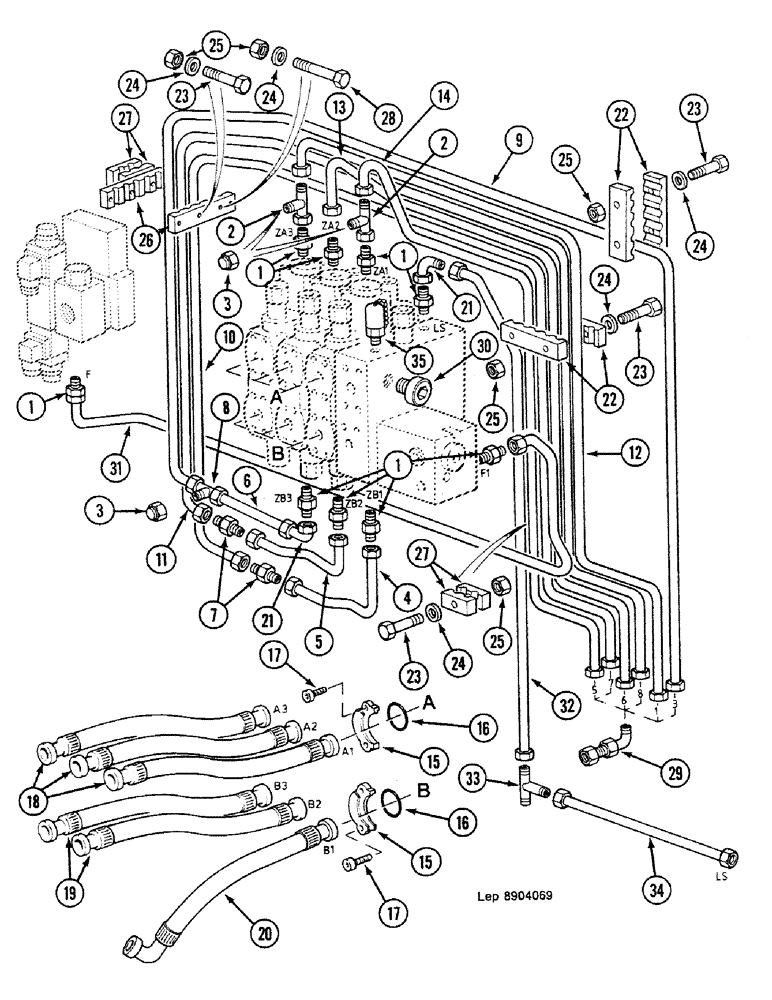

Схема запчастей Case 688C - (8C-02) - VALVE SUPPORT HYDRAULIC CIRCUIT, (-10744) (07) - HYDRAULIC SYSTEM
24
1
24
23
7
33
1
24
30
15
16
23
14
22
3
24
31
27
15
1
25
17
25
29
2
23
26
11
22
25
27
28
34
13
2
21
23
1
3
18
32
4
9
17
8
19
16
6
10
35
12
21
25
5
20
24
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

E3237530

UNION

9шт.

R7046042

GASKET

"11.5 x 16.5 x 1.5"

1шт.

2

Z937295

TEE

PIECE

2шт.

3

A2537406

BLANK-OFF PLUG

3шт.

4

J6349089

PIPE

1шт.

5

K6349090

PIPE

1шт.

6

D4137657

PIPE

1шт.

7

J3237534

UNION

2шт.

8

B937274

TEE

PIECE

1шт.

9

U6749184

PIPE

1шт.

10

C6749191

PIPE

1шт.

11

B6749190

PIPE

1шт.

12

C6249125

PIPE

1шт.

13

E6249127

PIPE

1шт.

14

D6249126

PIPE

1шт.

15

C4024266

CLAMP

half

12шт.

16

L1130483

O-RING

"3.53 x 24.99-80"

6шт.

17

14420331

HEX SOC SCREW,M10 x 1.5 x 35mm, Cl 10.9, Full Thd

24шт.

18

Z5931952

HOSE,18.6mm ID x 1000mm L

1000mm

3шт.

19

C5931978

HOSE,19mm ID x 1250mm L

1250mm

2шт.

20

C5431935

HOSE,19mm ID x 800mm L

800mm

1шт.

21

N1737018

ANGLE

PIECE

2шт.

22

U4620327

SHIN

BRACKET

4шт.

23

43130

BOLT,Hex, M8 x 1.25 x 50mm, Cl 8.8

5шт.

24

V3528794

WASHER

"8.25 x 6 x 20"

6шт.

25

A134596

SAFETY NUT

M8

6шт.

26

X4420368

SHIN

BRACKET

2шт.

27

T4420364

SHIN

BRACKET

4шт.

28

814-8080

BOLT,Hex, M8 x 1.25 x 80mm, Cl 8.8

1шт.

29

C1737008

ANGLE

PIECE

6шт.

30

H2537413

PLUG

1шт.

G1145268

GASKET

"9.6 x 24.3 x 1.5"

1шт.

31

T7249111

PIPE

1шт.

32

H6449069

PIPE

1шт.

33

B937274

TEE

PIECE

1шт.

34

E4637609

PIPE

1шт.

35

A3237549

HYD CONNECTOR

UP making

1шт.

R7046042

GASKET

"11.5 x 16.5 x 1.5"

1шт.
