(8B-48) - PILOT VALVE

Запчасти Case 688C (8B-48) - PILOT VALVE (07) - HYDRAULIC SYSTEM

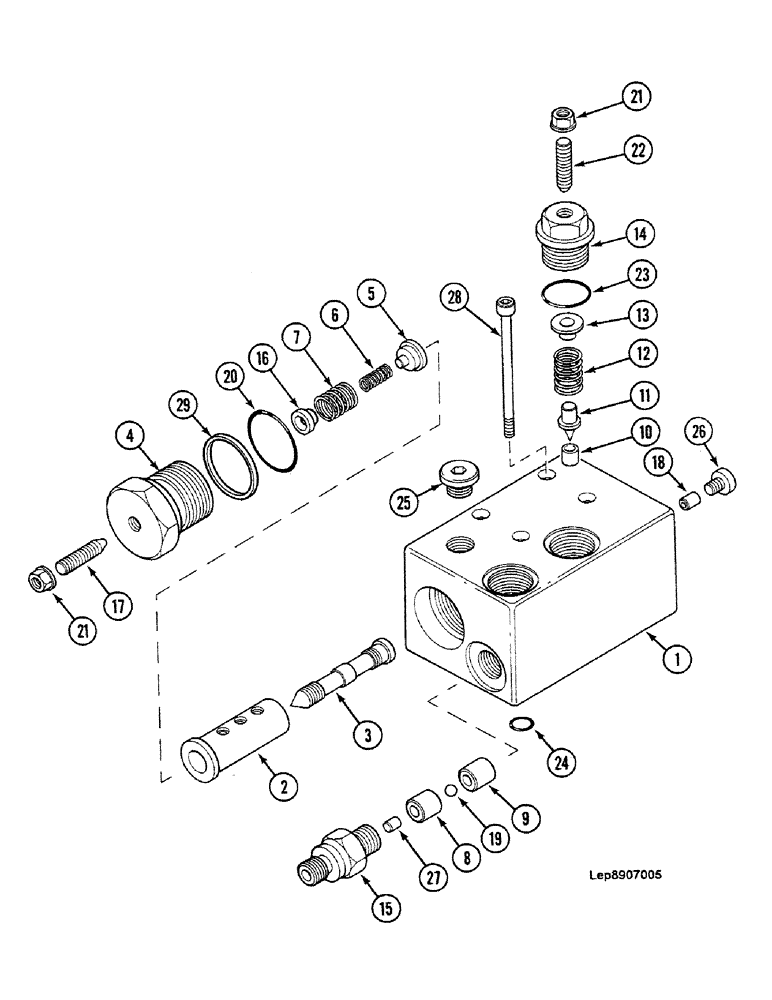

Схема запчастей Case 688C - (8B-48) - PILOT VALVE (07) - HYDRAULIC SYSTEM
13
18
1
9
24
3
2
14
23
21
27
25
16
22
29
4
20
17
21
10
7
8
5
6
11
12
28
15
26
19
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

G3843605

PILOT VALVE

Consist Of : 1-29

1шт.

1

VALVE Order : G3843605

1шт.

2

GUIDE Order : G3843605

1шт.

3

VALVE spool Order : G3843605

1шт.

4

B5240344

CAP

1шт.

5

N3628837

GUIDE

1шт.

6

D1038269

SPRING

1шт.

7

E1038247

SPRING

1шт.

8

Z4743381

SEAT

1шт.

9

A4743382

SEAT

1шт.

10

P3628838

BUSHING

2шт.

11

B4743383

VALVE POPPET

2шт.

12

E1038270

SPRING

2шт.

13

Q3628839

SPRING CUP

2шт.

14

C5240345

PLUG

2шт.

15

R4837513

HYD CONNECTOR

2шт.

16

S3628841

GUIDE

1шт.

17

C32892

SCREW

1шт.

18

M3743284

JET

NOZZLE

1шт.

19

X31002

BALL

1шт.

20

P2930489

O-RING

1шт.

21

W3034502

FLANGE NUT

3шт.

22

D32893

SCREW

2шт.

23

B2930431

O-RING

2шт.

24

F2930481

GASKET,0.07" Thk x 0.301" ID, -11, Cl 6, 90 Duro

3шт.

25

K3337447

PLUG

1шт.

26

M3337449

PLUG

1шт.

27

M3743284

JET

NOZZLE

2шт.

28

S232914

SCREW

M6 x 55

4шт.

29

S1245282

GASKET

BUSHING

1шт.
