(8B-42) - ROTARY GROUP, (10746-)

Запчасти Case 688C (8B-42) - ROTARY GROUP, (10746-) (07) - HYDRAULIC SYSTEM

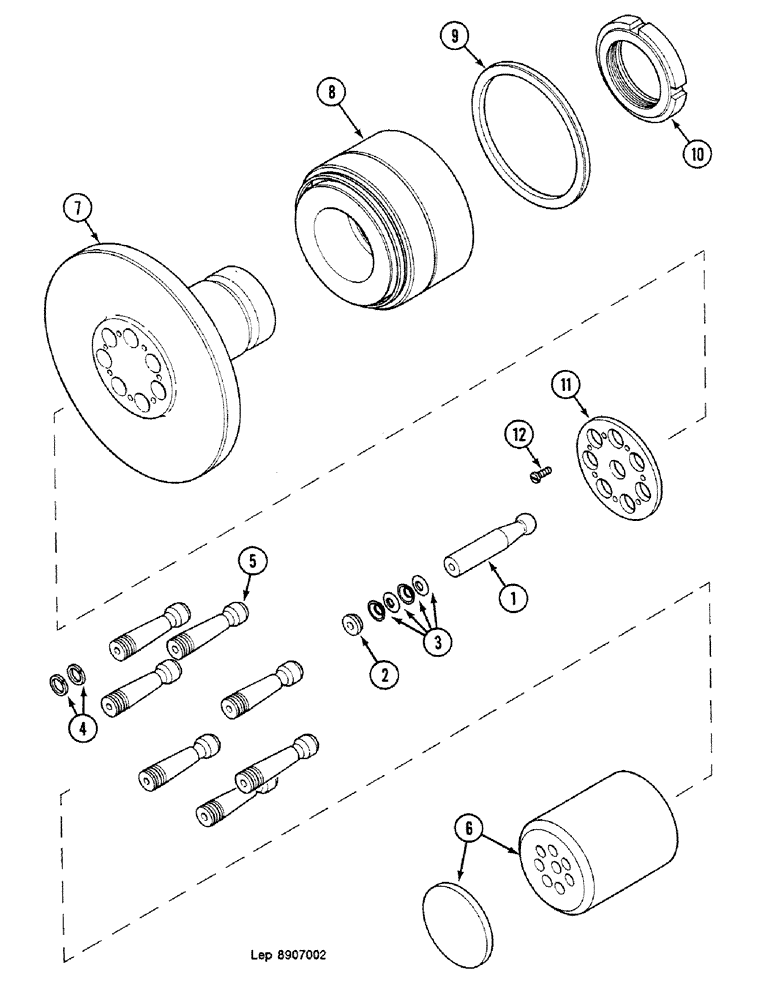

Схема запчастей Case 688C - (8B-42) - ROTARY GROUP, (10746-) (07) - HYDRAULIC SYSTEM
10
9
12
7
11
3
1
4
6
2
8
5
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

E3843626

ROTOR

Consist Of : 1-12

1шт.

M8646286

LOCK, CYLINDER

LOCK-CYLINDER Consist Of : 1-6

1шт.

1

N8646287

PISTON

PIVOT

1шт.

2

R3628840

GUIDE

1шт.

3

G934910

WASHER

4шт.

4

U9346068

SCRAPER RING

BUSHING

14шт.

5

PISTON Order : M8646286

7шт.

6

CYLINDER lock Order : M8646286

1шт.

7

SHAFT Order : E3843626

1шт.

8

BUSHING Order : E3843626

1шт.

9

U1946347

BLOCK

SHIM

1шт.

10

NUT Order : E3843626

1шт.

11

R2728988

LARGE PLATE

PLATE, LARGE

1шт.

12

X3533074

SCREW

7шт.
