(4-44) - ELECTRICAL CIRCUIT - QUICK COUPLER, 688B CK (120301-)

Запчасти Case 688BCK (4-44) - ELECTRICAL CIRCUIT - QUICK COUPLER, 688B CK (120301-) (06) - ELECTRICAL SYSTEMS

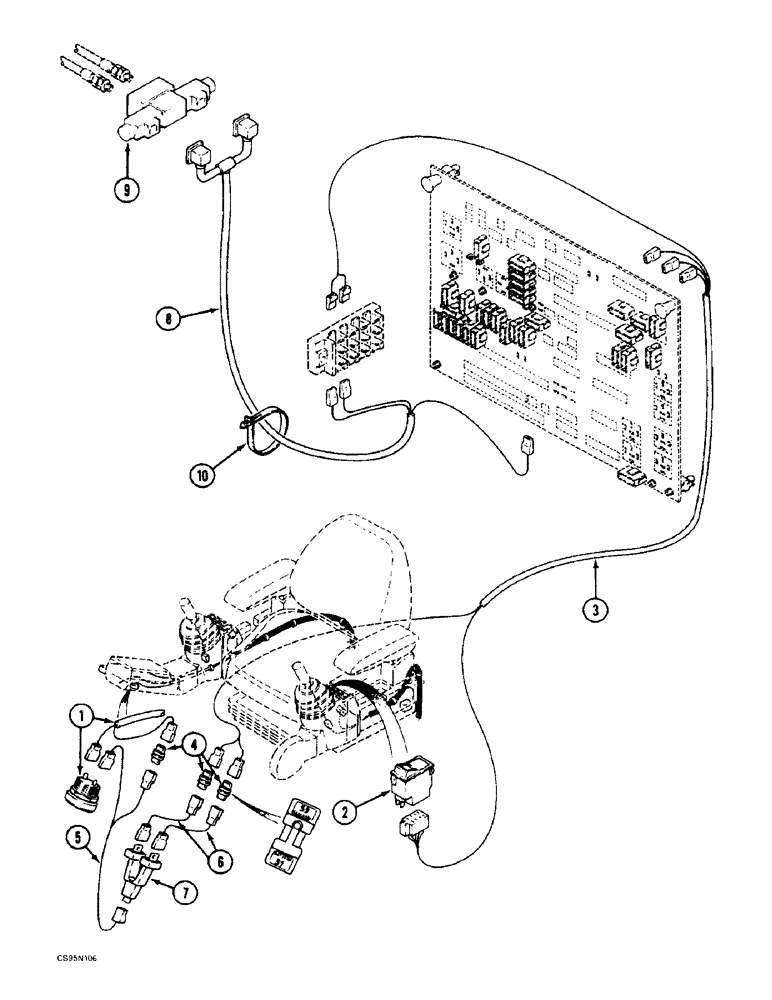

Схема запчастей Case 688BCK - (4-44) - ELECTRICAL CIRCUIT - QUICK COUPLER, 688B CK (120301-) (06) - ELECTRICAL SYSTEMS
3
9
7
6
2
8
10
1
5
4
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

REF

INSTRUCTION

CIRCUIT SEE FIGURE: 4-4

1шт.

2

REF

INSTRUCTION

TWO-WAY SWITCH SEE FIGURE: 4-10

1шт.

3

H2152232

HARNESS

1шт.

4

R1340777

DIODE

CONNECTOR

3шт.

5

J2152233

HARNESS

1шт.

6

K2152234

ELECTRICAL WIRE

WIRE

2шт.

7

A640964

FITTING

1шт.

8

L2152235

HARNESS

1шт.

9

REF

INSTRUCTION

CIRCUIT SEE FIGURE: 8C-12

1шт.

10

N51946

CLAMP

COLLAR 258MM

1шт.

Выбрано товаров: 10
