(4-42) - ELECTRICAL CIRCUIT - ANTI-COLLISION, 688B CK (120301-)

Запчасти Case 688BCK (4-42) - ELECTRICAL CIRCUIT - ANTI-COLLISION, 688B CK (120301-) (06) - ELECTRICAL SYSTEMS

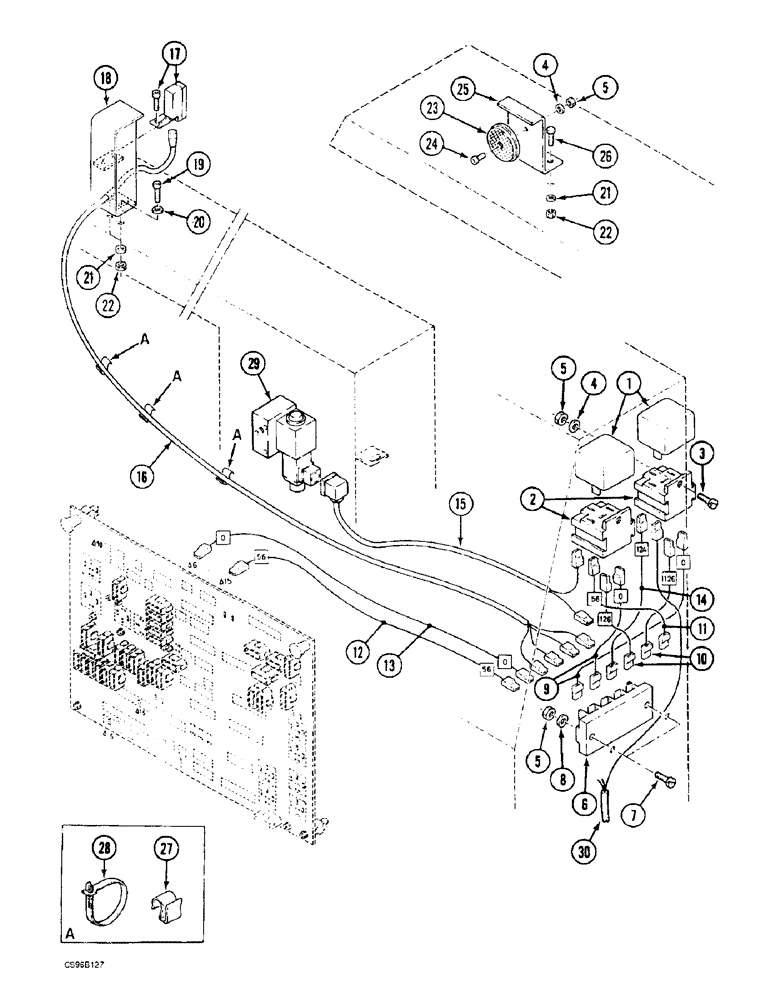

Схема запчастей Case 688BCK - (4-42) - ELECTRICAL CIRCUIT - ANTI-COLLISION, 688B CK (120301-) (06) - ELECTRICAL SYSTEMS
20
4
28
19
16
29
2
10
8
4
30
21
9
14
25
5
15
24
5
6
26
1
17
13
3
22
21
12
23
22
5
18
7
27
11
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

R3041167

RELAY

2шт.

2

A40710

KIT

2шт.

3

NLS

NO LONGER SERVICED

2шт.

4

C4328717

WASHER

4.25 x 3 x 10

3шт.

5

825-1404

NUT,M4, Cl 8

5шт.

6

D40828

SLIDER

1шт.

7

J32530

SCREW,Sltd Fil Hd, M4 x 10

2шт.

8

M34603

WASHER

M4 U

2шт.

9

M352279

ELECTRICAL WIRE

WIRE

2шт.

10

G2052250

ELECTRICAL WIRE

WIRE

2шт.

11

D2052293

ELECTRICAL WIRE

WIRE

1шт.

12

C2052292

ELECTRICAL WIRE

WIRE

1шт.

13

E2052294

ELECTRICAL WIRE

WIRE

1шт.

14

R352283

ELECTRICAL WIRE

WIRE

1шт.

15

M2052232

CABLE

1шт.

16

B2052291

ELECTRICAL WIRE

WIRE CABLE

1шт.

17

S841793

DETECTOR

1шт.

18

K4427187

SUPPORT

1шт.

19

NLS

NO LONGER SERVICED

M8 x 30

2шт.

20

M4328795

WASHER

8.25 x 15 x 6

2шт.

21

V3528794

WASHER

8.25 x 6 x 20

4шт.

22

A134596

SAFETY NUT

M8

4шт.

23

R841792

REFLECTOR

1шт.

24

W1332939

SCREW

M4 x 14

1шт.

25

L4427188

SUPPORT

1шт.

26

43128

BOLT,M8 x 1.25 x 30mm, Cl 8.8

2шт.

27

P1436961

CLASP

THONG

3шт.

28

N51946

CLAMP

COLLAR 258MM

1шт.

29

REF

INSTRUCTION

CIRCUIT SEE FIGURE: 8C-10

1шт.

30

REF

INSTRUCTION

CIRCUIT SEE FIGURE: 4-4

1шт.
