(4-34) - VENTILATOR, 688B CK (120301-)

Запчасти Case 688BCK (4-34) - VENTILATOR, 688B CK (120301-) (06) - ELECTRICAL SYSTEMS

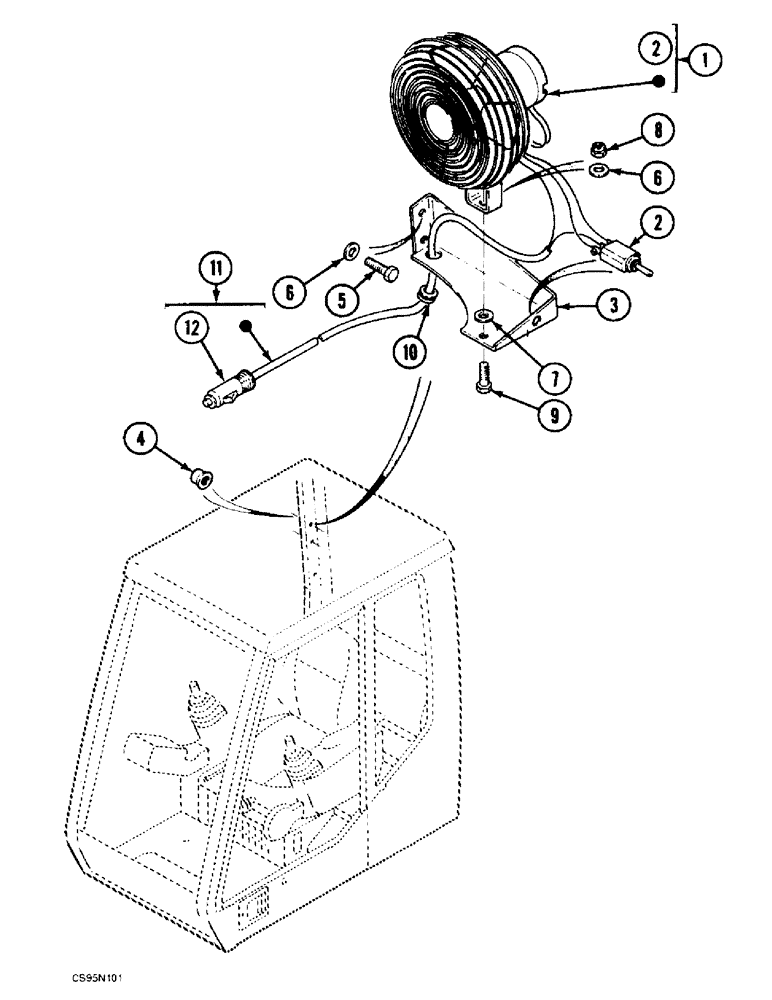

Схема запчастей Case 688BCK - (4-34) - VENTILATOR, 688B CK (120301-) (06) - ELECTRICAL SYSTEMS
8
9
12
4
1
5
6
7
6
2
3
2
10
11
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

M2341848

ASSEMBLY

FAN

1шт.

2

L2141264

SWITCH

TWO-WAY

1шт.

3

Z7928283

SUPPORT

1шт.

4

F35448

RIVET,8mm OD x 18mm L

M8

2шт.

5

43127

BOLT,Hex, M8 x 1.25 x 25mm, Cl 8.8

2шт.

6

715853R1

RING

M8 N

3шт.

7

H934911

WASHER

1шт.

8

A134596

SAFETY NUT

M8

1шт.

9

120104

BOLT,Hex, M8 x 1.25 x 20mm, Cl 8.8

1шт.

10

R1241417

GROMMET

DIA. 12

1шт.

11

C1952242

HARNESS

1шт.

12

H1340769

CONNECTOR,ELECTRIC

1шт.
