(4-06) - ELECTRICAL CIRCUIT - OPERATORS COMPARTMENT, 688B CK (120301-120551, 120553)

Запчасти Case 688BCK (4-06) - ELECTRICAL CIRCUIT - OPERATORS COMPARTMENT, 688B CK (120301-120551, 120553) (06) - ELECTRICAL SYSTEMS

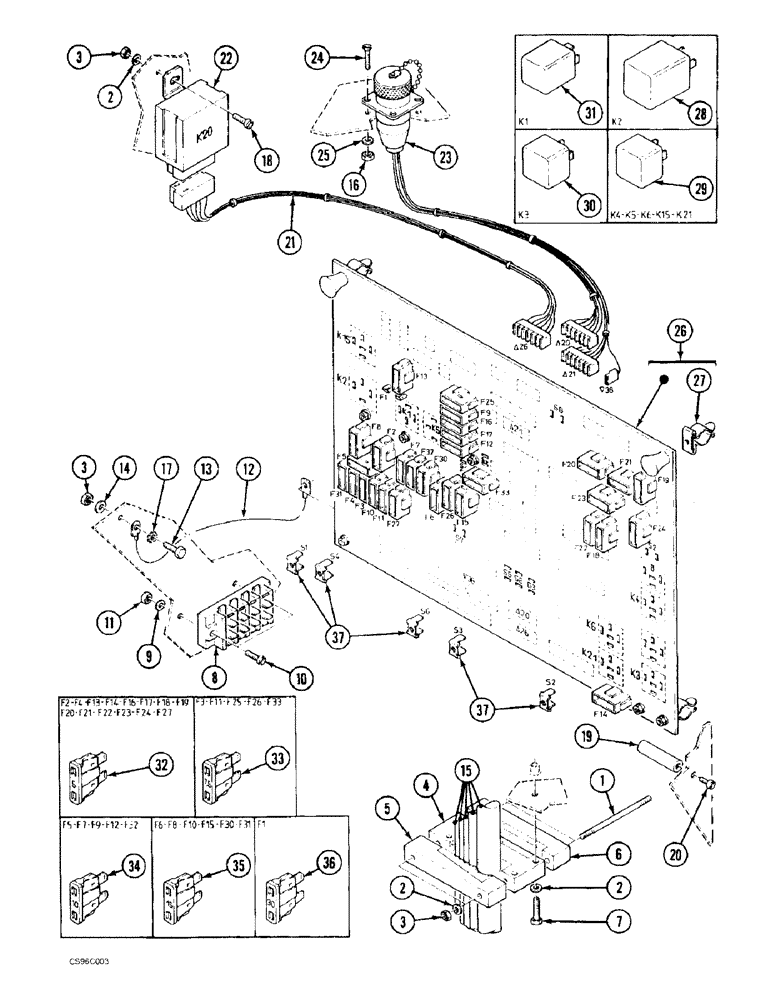

Схема запчастей Case 688BCK - (4-06) - ELECTRICAL CIRCUIT - OPERATORS COMPARTMENT, 688B CK (120301-120551, 120553) (06) - ELECTRICAL SYSTEMS
4
22
24
23
16
10
25
20
7
30
37
21
35
37
33
34
3
15
32
6
26
18
11
12
29
3
3
8
19
27
28
31
1
13
2
14
9
5
2
36
17
2
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

B2727939

ROD,THREADED

THREADED ROD STEM

2шт.

2

P34605

WASHER

M5 U

9шт.

3

Z34108

NUT

M5

6шт.

4

M8946206

SHIN

FIXING BRACKET

1шт.

5

N8946207

SHIN

FIXING BRACKET

1шт.

6

P8946208

SHIN

FIXING BRACKET

1шт.

7

Z833887

SCREW

M5 x 40 x 40

4шт.

8

D40828

SLIDER

1шт.

9

M34603

WASHER

M4 U

2шт.

10

NLS

NO LONGER SERVICED

2шт.

11

825-1404

NUT,M4, Cl 8

2шт.

12

G2052204

ELECTRICAL WIRE

WIRE

1шт.

13

86050276

BOLT,Hex, M5 x 16mm, Cl 8.8, Full Thd

1шт.

14

D4328718

WASHER

5.25 x 3.5 x 12

1шт.

15

REF

INSTRUCTION

CIRCUIT SEE FIGURE: 4-4

1шт.

16

86508812

NUT,M3, Cl 8

4шт.

17

J34807

WASHER

5 DE

1шт.

18

S32538

SCREW,Sltd Truss Hd, M5 x 16

1шт.

19

P1329965

STOP

2шт.

20

J32530

SCREW,Sltd Fil Hd, M4 x 10

2шт.

21

L1952296

HARNESS

1шт.

22

C3743298

ECU

TIME DELAY

1шт.

23

F2052249

HARNESS

1шт.

24

N32419

SCREW

M3 x 20

4шт.

25

E34803

WASHER

3 DE

4шт.

26

B851622

BOARD, PRINTED CIRCU

IT CARD, 41020 ORDER: H851651

1шт.

27

S3836945

CLASP

THONG

4шт.

28

R2041150

RELAY,24V, 50A

24V-50A

1шт.

29

L3041116

RELAY,24V, 20A

24V

5шт.

30

M3041117

RELAY

12V

1шт.

31

M2041169

RELAY

24V

1шт.

32

W2141228

FUSE

5A

14шт.

33

X2141229

FUSE

7.5A

5шт.

34

Z2141230

FUSE

10A

5шт.

35

A2141231

FUSE,Lt Blue, 15 Amp

15A

6шт.

36

C2141233

FUSE

30A

1шт.

37

V640983

CONNECTION

TAB, REPLACE: W640961

5шт.
