(5-10) - GUIDE PULLEY (ITRAC B4L), 688B CK (120301-)

Запчасти Case 688BCK (5-10) - GUIDE PULLEY (ITRAC B4L), 688B CK (120301-) (04) - UNDERCARRIAGE

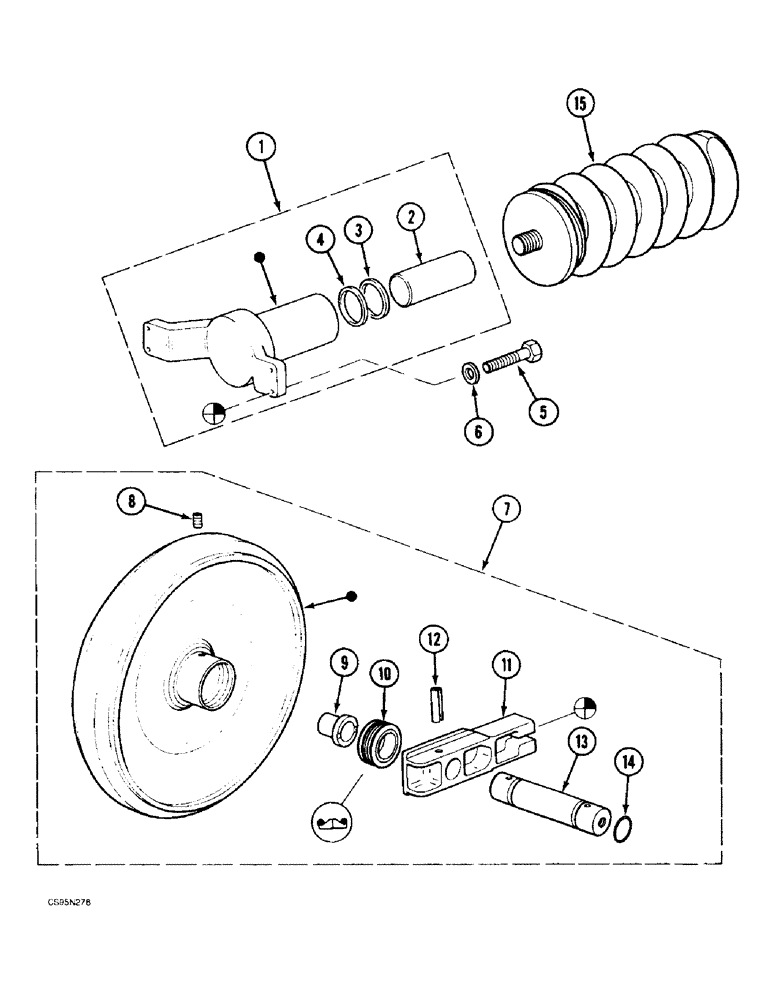

Схема запчастей Case 688BCK - (5-10) - GUIDE PULLEY (ITRAC B4L), 688B CK (120301-) (04) - UNDERCARRIAGE
14
11
5
3
8
2
1
7
13
6
12
15
10
9
4
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

W8846211

CYLINDER

2шт.

2

X8846212

PISTON

1шт.

3

G151323

SEAL,80mm ID x 90mm OD x 7mm Thk

1шт.

4

Z8846075

GASKET

1шт.

5

300389

BOLT,M12 x 1.75 x 35mm, Cl 8.8

4шт.

6

P1945376

WASHER

4шт.

7

G2242322

FRONT IDLER

PULLEY

2шт.

8

A3337461

PLUG

1шт.

9

U2728876

BUSHING

2шт.

10

D8846056

SET OF GASKET

SET OF JOINTS BOX

2шт.

11

G1842375

SLIPPER

SUPPORT

2шт.

12

G435741

SPLIT PIN/SAFETY PIN

2шт.

13

Z1827648

PIN

Shaft

1шт.

14

F930470

O-RING,0.139" Thk x 1.734" ID, -224, Cl 6, 90 Duro

3.53 x 44.04

2шт.

15

Z8846213

SHOCK ABSORBER

1шт.
