(6-06) - TRAVEL REDUCTION GEAR - TWO-SPEED, 688B CK (120301-)

Запчасти Case 688BCK (6-06) - TRAVEL REDUCTION GEAR - TWO-SPEED, 688B CK (120301-) (03) - TRANSMISSION

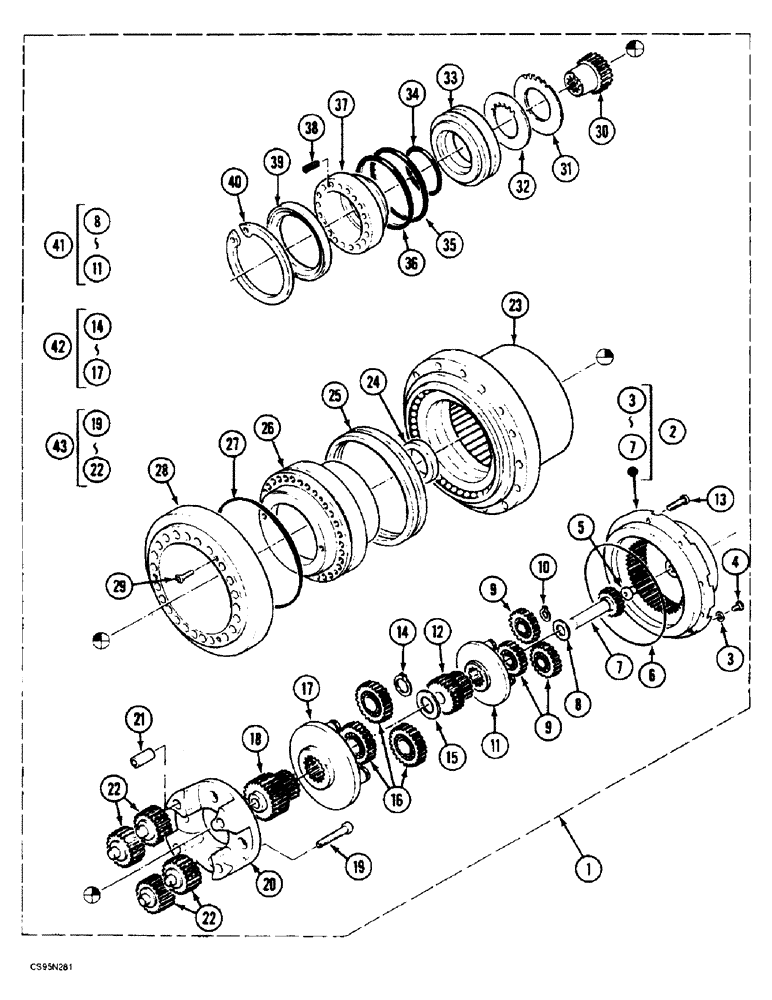

Схема запчастей Case 688BCK - (6-06) - TRAVEL REDUCTION GEAR - TWO-SPEED, 688B CK (120301-) (03) - TRANSMISSION
31
1
4
8
6
24
22
38
7
17
11
26
3
40
36
23
3
14
10
22
16
20
42
2
41
11
18
9
43
32
28
34
9
37
33
14
30
21
25
27
22
17
7
15
5
19
39
19
35
12
29
8
13
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

U2948526

REDUCER

1шт.

2

Z5340323

COVER

SHEET

1шт.

3

S545208

WASHER, SEALING

SEAL WASHER 18.2 x 23.9 x 1.5

2шт.

4

M2537486

PLUG

2шт.

5

E3545017

HOLE PLUG BUTTON

SKID

1шт.

6

P130423

O-RING,0.139" Thk x 9.484" ID, -272, Cl 5, 75 Duro

3.53 x 240.89

1шт.

7

F5039305

PINION

GEAR

1шт.

8

E936380

WASHER

1шт.

9

G5039306

PINION

3шт.

10

F936381

SNAP RING

3шт.

11

H5039307

PINION CARRIER

PLANETARY GEAR

1шт.

12

J5039308

PINION

GEAR

1шт.

13

P1532917

BOLT

M10 x 25

10шт.

14

G936382

SNAP RING

3шт.

15

H936383

BUSHING

Washer

1шт.

16

K5039309

PINION

3шт.

17

L5039310

PINION CARRIER

PLANETARY GEAR

1шт.

18

T4339358

GEAR

1шт.

19

L3533017

SCREW

M16 x 100

4шт.

20

M5039311

PINION CARRIER

PLANETARY GEAR

1шт.

21

K2229376

BUSHING

DOWEL

4шт.

22

N5039312

PINION

4шт.

23

F8846288

HOUSING ASSY.

1шт.

24

H2828593

SPACER

1шт.

25

G8046027

SEAL

1шт.

26

D4229151

HUB

1шт.

27

J2230456

O-RING

1шт.

28

F936358

RING

COVER SHEET

1шт.

29

F3333004

SCREW

M10 x 25

3шт.

30

V6427898

SHAFT

1шт.

31

F1245225

DISC

FRICTION

6шт.

32

B3145090

DISC

FRICTION

5шт.

33

S5728764

SPACER

1шт.

34

S1830402

O-RING,0.139" Thk x 4.11" ID, -243, Cl 5, 75 Duro

3.53 x 104.37

1шт.

35

L1130460

O-RING,0.139" Thk x 4.734" ID, -248, Cl 6, 90 Duro

3.53 x 120.24

1шт.

36

P1930426

O-RING

3.53 x 129.77

1шт.

37

X1929077

PISTON

1шт.

38

R38287

SPRING

15шт.

39

E1929060

STOP

WASHER

1шт.

40

Q36262

RING, SNAP

RING SNAP

1шт.

41

G5039329

PINION CARRIER

1шт.

42

H5039330

PINION CARRIER

1шт.

43

X4339385

PINION CARRIER

1шт.
