Запчасти Case 688BCK (3-22) - FUEL SYSTEM, 688B CK (120301-) (02) - FUEL SYSTEM

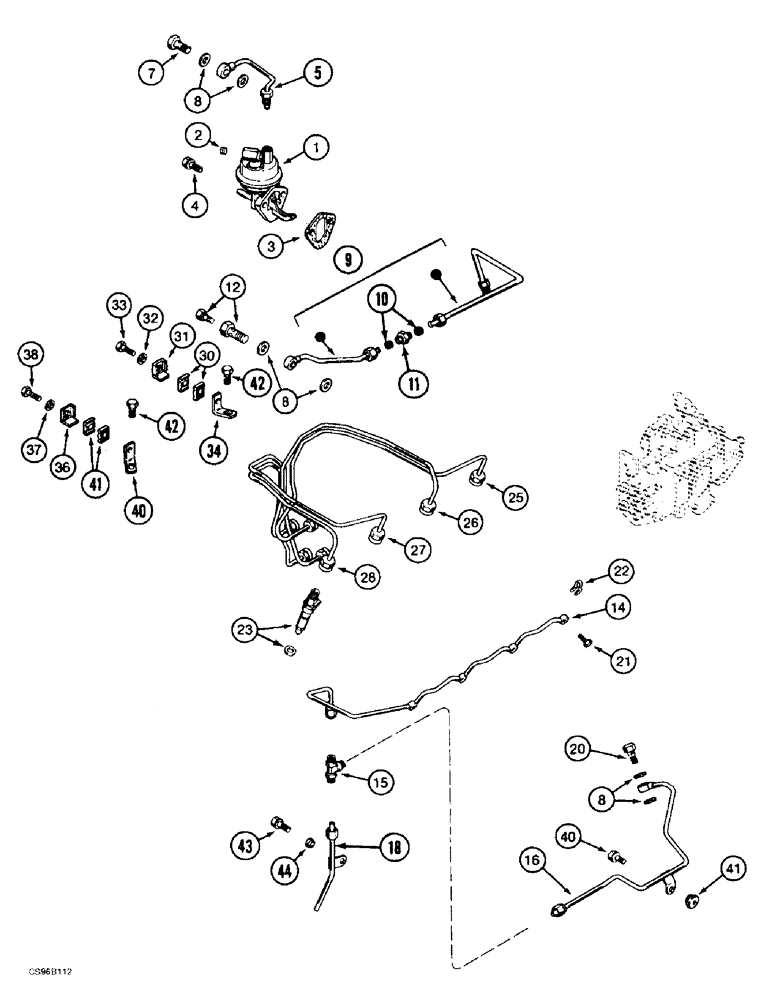

Схема запчастей Case 688BCK - (3-22) - FUEL SYSTEM, 688B CK (120301-) (02) - FUEL SYSTEM
27
14
4
8
10
34
7
37
44
20
26
15
33
8
42
22
41
12
41
36
31
3
42
21
16
9
8
43
32
28
1
40
23
5
2
40
25
30
38
18
11

Артикул

Название

Примечание

Количество

1

J904374

PUMP

1шт.

2

221-1031

DRAIN PLUG,Sq Soc, 1/4"-18 NPTF

1шт.

3

J914304

GASKET

1шт.

4

845-8020

BOLT,Hvy Hex, M8 x 20mm, Cl 8.8

2шт.

5

J905649

FUEL TUBE,8 mm OD x 233.5 mm L

1шт.

7

J903035

BANJO BOLT

JACK SCREW, M12 x 24

1шт.

8

J918191

PACKING RING

6шт.

9

J918640

FUEL TUBE

(ASSY.)

1шт.

10

222-103

SLEEVE,5/16" Tube

Bushing

2шт.

11

222-4

FITTING,9/16"-24, Flex Tube

PIPE

1шт.

12

J905860

BANJO BOLT

JACK

1шт.

14

J909695

FUEL TUBE

PIPE

1шт.

15

222-121

TEE,3/16", Flex Tubing

Piece

1шт.

16

J905699

FUEL TUBE,4.76 mm OD

1шт.

18

J905692

FUEL TUBE

1шт.

20

J905465

BANJO BOLT

JACK

1шт.

21

J905307

BANJO BOLT,M6 x 1 x 14.30mm

Jack

4шт.

22

J903380

SEAL

4шт.

23

REF

INSTRUCTION

INJECTOR SEE FIGURE: 3-28, 3-30

4шт.

25

J903480

FUEL TUBE,21 mm ID x 64 mm OD

1шт.

26

J903481

FUEL TUBE,21 mm ID x 64 mm OD

1шт.

27

J903482

FUEL TUBE,21 mm ID x 64 mm OD

1шт.

28

J903483

FUEL TUBE,21 mm ID x 64 mm OD

1шт.

30

J917746

CLAMP

FIXING BRACKET

2шт.

31

CURJ904711

CLAMP

1шт.

32

J903723

WASHER

1шт.

33

J920854

CAPTIVE WASHER SCREW,HWH, M5 x 0.8 x 24.5mm, Cl 8.8

1шт.

34

J919294

SUPPORT

1шт.

36

CURJ904711

CLAMP

1шт.

37

J903723

WASHER

1шт.

38

J920854

CAPTIVE WASHER SCREW,HWH, M5 x 0.8 x 24.5mm, Cl 8.8

1шт.

40

J919292

SUPPORT

1шт.

41

J917746

CLAMP

FIXING BRACKET

2шт.

42

J918109

FLANGE BOLT,Hex, M8 x 1.25 x 25mm

2шт.

43

845-8016

BOLT,Hvy Hex, M8 x 16mm, Cl 8.8

2шт.

44

J900267

SEAL

2шт.

Выбрано товаров: 36
