Запчасти Case 688BCK (9E-68) - WINDSHIELD, 688B CK (120404-120409, 120411-) (05.1) - UPPERSTRUCTURE CHASSIS/ATTACHMENTS

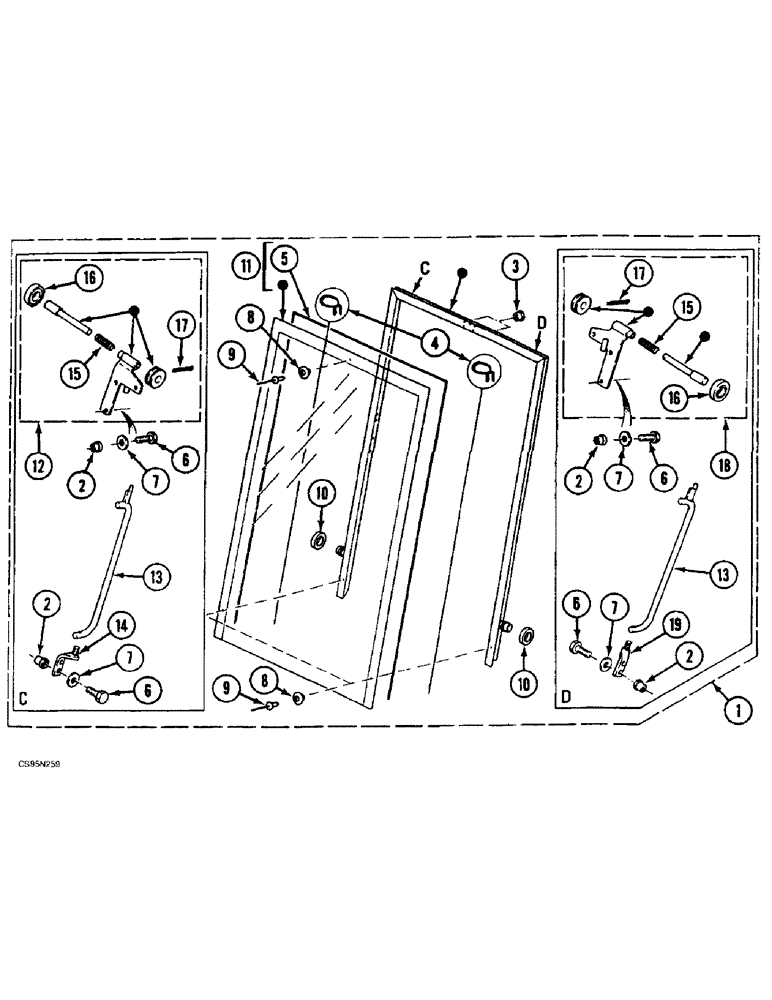

Схема запчастей Case 688BCK - (9E-68) - WINDSHIELD, 688B CK (120404-120409, 120411-) (05.1) - UPPERSTRUCTURE CHASSIS/ATTACHMENTS
12
11
16
7
7
6
7
16
10
9
19
2
15
2
8
13
2
6
13
8
2
7
6
5
17
15
10
1
18
17
14
6
9
4
3

Артикул

Название

Примечание

Количество

1

U2447034

WINDSHIELD

1шт.

2

H35427

RIVET

M8

14шт.

3

B35444

RIVET

M4

3шт.

4

J9646093

GASKET

2шт.

5

Q203104

PACKAGE, REPAIR

SEAL, 90313 SEE: N.I.T. 3005

1шт.

6

120104

BOLT,Hex, M8 x 1.25 x 20mm, Cl 8.8

10шт.

7

715853R1

RING

M8 N

10шт.

8

S4441477

BUTTON

3шт.

9

T35483

RIVET

3шт.

10

A139633

BEARING

2шт.

11

V2447035

GLASS

1шт.

12

S8128224

LATCH (ASSY.)

1шт.

13

T8128263

HANDLE

2шт.

14

K7928224

SUPPORT

1шт.

15

E738143

COMPRESSION SPRING,Compression, 11.4mm OD x 64mm L

2шт.

16

A139633

BEARING

2шт.

17

W35716

SPLIT PIN/SAFETY PIN

2шт.

18

R8128261

LOCK

LATCH (ASSY.)

1шт.

19

J7928223

SUPPORT

1шт.

Выбрано товаров: 19
