(9E-62) - CAB DOOR - SLIDING WINDOW, 688B CK (120535, 120548, 120566-)

Запчасти Case 688BCK (9E-62) - CAB DOOR - SLIDING WINDOW, 688B CK (120535, 120548, 120566-) (05.1) - UPPERSTRUCTURE CHASSIS/ATTACHMENTS

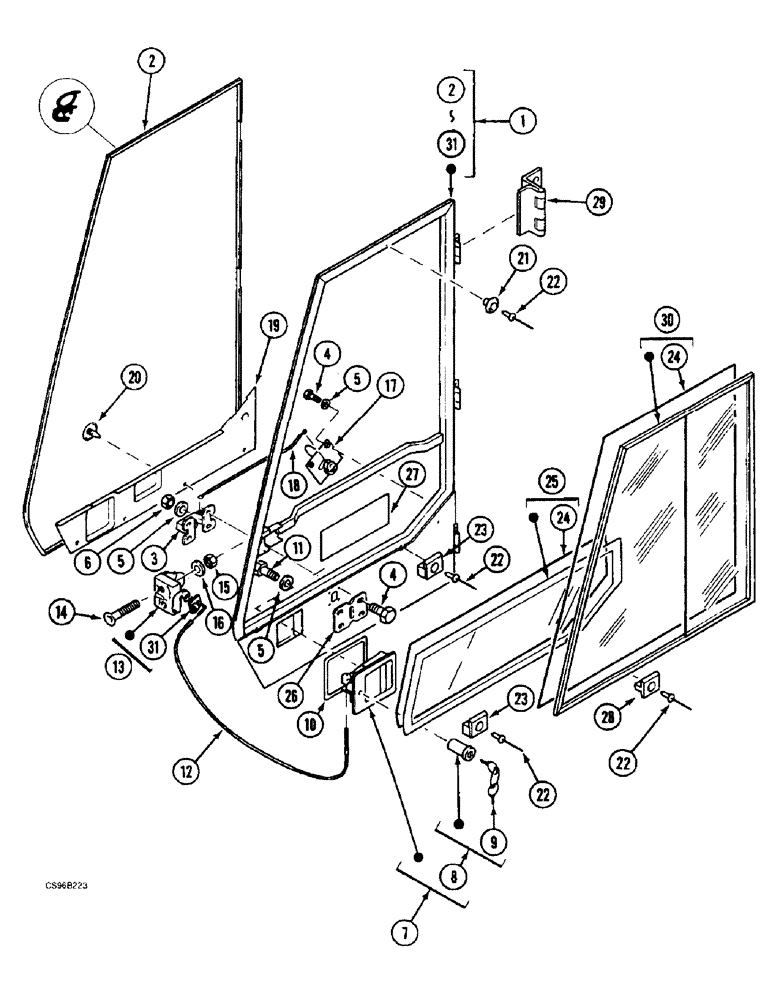

Схема запчастей Case 688BCK - (9E-62) - CAB DOOR - SLIDING WINDOW, 688B CK (120535, 120548, 120566-) (05.1) - UPPERSTRUCTURE CHASSIS/ATTACHMENTS
13
8
4
7
17
25
19
31
6
24
27
5
23
21
3
11
30
4
23
5
2
22
10
29
20
12
22
22
1
26
15
2
18
16
31
24
22
28
5
14
9
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

P9143893

DOOR

1шт.

2

Z9646084

GASKET

1шт.

3

T1652015

LOCK ASSY

1шт.

4

120100

BOLT,M6 x 20mm, Cl 8.8

6шт.

5

U35001

WASHER

M6 N

10шт.

6

F234513

SAFETY NUT

M6

4шт.

7

E1652002

HANDLE

1шт.

8

F1652003

LOCK, CYLINDER

LOCK-CYLINDER

1шт.

9

G1652004

SET OF 2 KEYS

1шт.

10

C9646018

GASKET,1mm Thk

1шт.

11

86977786

BOLT,Hex, M6 x 1 x 25mm, Cl 8.8

M6 x 12

4шт.

12

E2631342

CABLE ASSY.

1шт.

13

D1352058

LOCK ASSY

1шт.

14

P32411

SCREW,Cross, M8 x 45, 10.9

2шт.

15

A134596

SAFETY NUT

M8

2шт.

16

J745438

WASHER

9 x 3 x 18

2шт.

17

C4143222

CONTROL

1шт.

18

G2631344

CABLE

1шт.

19

R4841446

LINING

1шт.

20

U3836947

CLASP

BUTTON

4шт.

21

1328415C1

SPACER

BUTTON

1шт.

22

1328414C1

RIVET,Pop, 4mm OD x 22mm L

5шт.

23

1328410C1

CLIP

TAPPET

2шт.

24

Q203104

PACKAGE, REPAIR

SEAL, 90313 SEE: N.I.T. 3005

1шт.

25

Q2447030

GLASS

1шт.

26

J2725991

DOOR COVER

1шт.

27

W4641443

LARGE PLATE

PLATE, LARGE INSULATION

1шт.

28

1328409C1

CLAMP

TAPPET

2шт.

29

A1136614

HINGE

3шт.

30

REF

INSTRUCTION

WINDOW SEE FIGURE: 9E-64

1шт.

31

T3836946

CLIP,ELECTRICAL

1шт.
