(9E-58) - CAB DOOR - POLYCARBONATE WINDOW GLASSES, 688B CK (120535, 120548, 120566-)

Запчасти Case 688BCK (9E-58) - CAB DOOR - POLYCARBONATE WINDOW GLASSES, 688B CK (120535, 120548, 120566-) (05.1) - UPPERSTRUCTURE CHASSIS/ATTACHMENTS

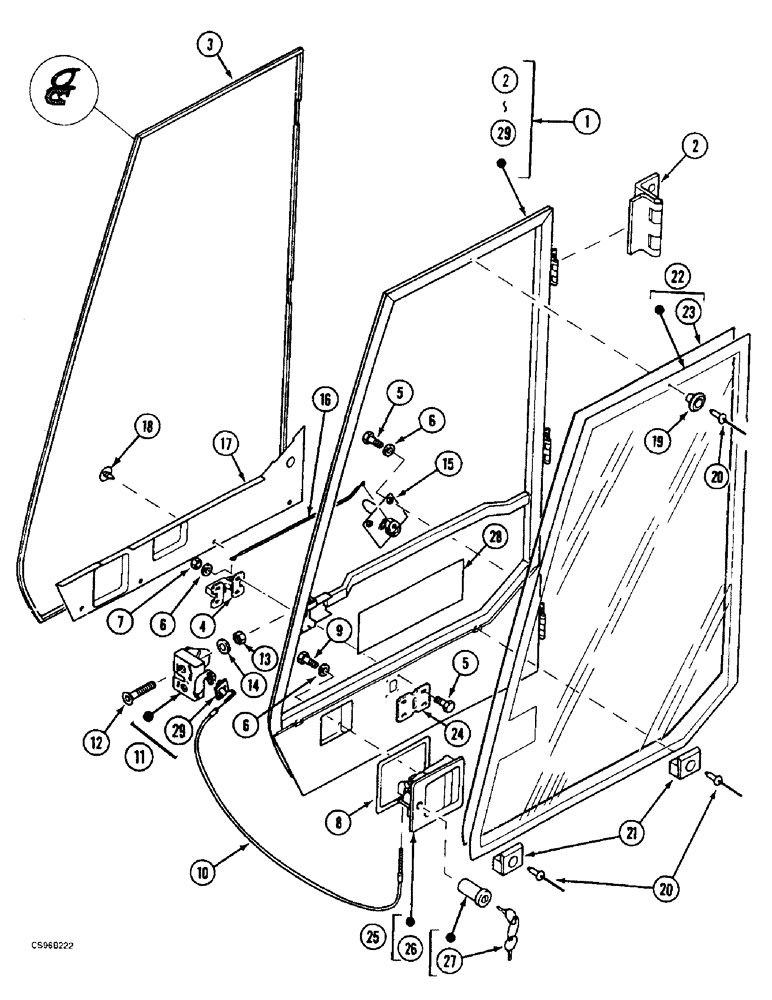

Схема запчастей Case 688BCK - (9E-58) - CAB DOOR - POLYCARBONATE WINDOW GLASSES, 688B CK (120535, 120548, 120566-) (05.1) - UPPERSTRUCTURE CHASSIS/ATTACHMENTS
22
24
6
29
20
21
2
6
8
20
17
1
18
15
12
23
2
5
14
29
7
9
4
11
25
10
16
13
28
5
27
6
19
26
3
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

R9243807

DOOR

1шт.

2

A1136614

HINGE

3шт.

3

Z9646084

GASKET

1шт.

4

T1652015

LOCK ASSY

1шт.

5

120100

BOLT,M6 x 20mm, Cl 8.8

6шт.

6

U35001

WASHER

M6 N

10шт.

7

F234513

SAFETY NUT

M6

4шт.

8

C9646018

GASKET,1mm Thk

1шт.

9

86977786

BOLT,Hex, M6 x 1 x 25mm, Cl 8.8

M6 x 12

4шт.

10

E2631342

CABLE ASSY.

1шт.

11

D1352058

LOCK ASSY

1шт.

12

P32411

SCREW,Cross, M8 x 45, 10.9

2шт.

13

A134596

SAFETY NUT

M8

2шт.

14

J745438

WASHER

9 x 3 x 18

2шт.

15

C4143222

CONTROL

1шт.

16

G2631344

CABLE

1шт.

17

R4841446

LINING

1шт.

18

U3836947

CLASP

BUTTON

4шт.

19

1328415C1

SPACER

BUTTON

1шт.

20

1328414C1

RIVET,Pop, 4mm OD x 22mm L

3шт.

21

1328410C1

CLIP

TAPPET

2шт.

22

L2447072

GLASS

1шт.

23

Q203104

PACKAGE, REPAIR

SEAL, 90313 SEE: N.I.T. 3005

1шт.

24

J2725991

DOOR COVER

1шт.

25

E1652002

HANDLE

1шт.

26

F1652003

LOCK, CYLINDER

LOCK-CYLINDER

1шт.

27

G1652004

SET OF 2 KEYS

1шт.

28

W4641443

LARGE PLATE

PLATE, LARGE INSULATION

1шт.

29

T3836946

CLIP,ELECTRICAL

1шт.
