(9E-52) - CAB DOOR, 688B CK (120301-120534, 120536-120547, 120549-120565)

Запчасти Case 688BCK (9E-52) - CAB DOOR, 688B CK (120301-120534, 120536-120547, 120549-120565) (05.1) - UPPERSTRUCTURE CHASSIS/ATTACHMENTS

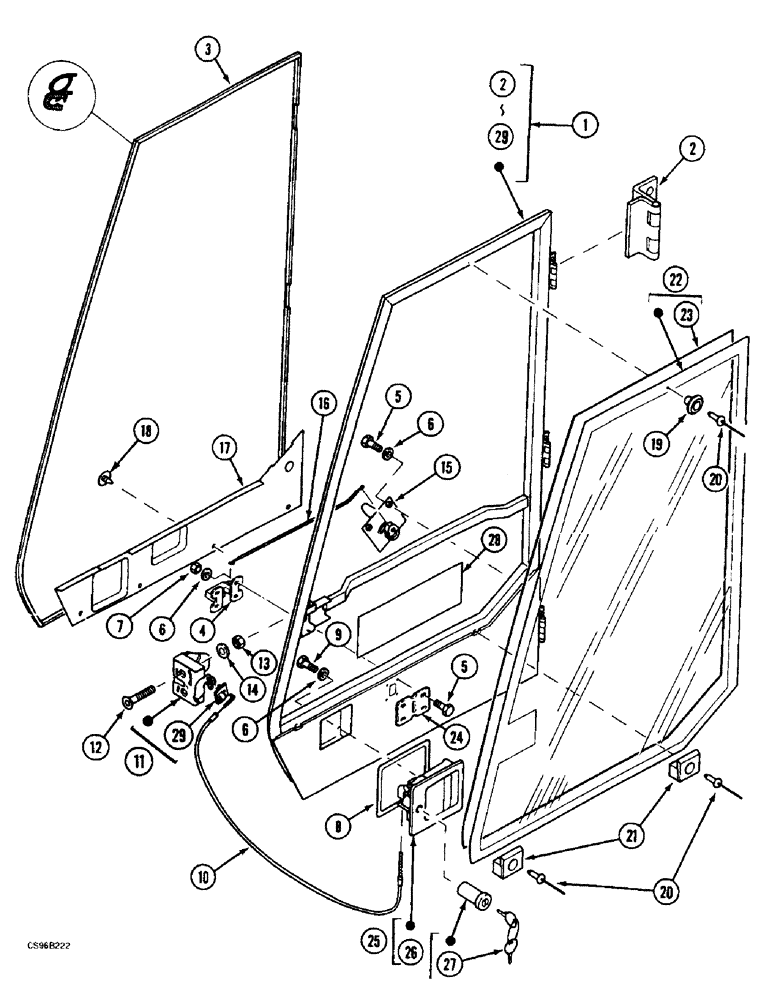

Схема запчастей Case 688BCK - (9E-52) - CAB DOOR, 688B CK (120301-120534, 120536-120547, 120549-120565) (05.1) - UPPERSTRUCTURE CHASSIS/ATTACHMENTS
15
16
1
25
23
6
5
14
2
21
5
29
3
19
7
17
20
8
12
9
22
10
27
6
6
18
2
13
26
11
20
24
29
28
4
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

K9043885

DOOR

1шт.

2

A1136614

HINGE

3шт.

3

Z9646084

GASKET

1шт.

4

T1652015

LOCK ASSY

1шт.

5

120100

BOLT,M6 x 20mm, Cl 8.8

6шт.

6

U35001

WASHER

M6 N

10шт.

7

F234513

SAFETY NUT

M6

4шт.

8

C9646018

GASKET,1mm Thk

1шт.

9

86977786

BOLT,Hex, M6 x 1 x 25mm, Cl 8.8

M6 x 12

4шт.

10

E2631342

CABLE ASSY.

1шт.

11

D1352058

LOCK ASSY

1шт.

12

P32411

SCREW,Cross, M8 x 45, 10.9

2шт.

13

A134596

SAFETY NUT

M8

2шт.

14

J745438

WASHER

9 x 3 x 18

2шт.

15

C4143222

CONTROL

1шт.

16

G2631344

CABLE

1шт.

17

B4641447

LINING

1шт.

18

U3836947

CLASP

BUTTON

3шт.

19

1328415C1

SPACER

BUTTON

1шт.

20

1328414C1

RIVET,Pop, 4mm OD x 22mm L

3шт.

21

1328410C1

CLIP

TAPPET

2шт.

22

P2447029

GLASS

1шт.

23

Q203104

PACKAGE, REPAIR

SEAL, 90313 SEE: N.I.T. 3005

1шт.

24

J2725991

DOOR COVER

1шт.

25

E1652002

HANDLE

1шт.

26

F1652003

LOCK, CYLINDER

LOCK-CYLINDER

1шт.

27

G1652004

SET OF 2 KEYS

1шт.

28

W4641443

LARGE PLATE

PLATE, LARGE INSULATION

1шт.

29

T3836946

CLIP,ELECTRICAL

1шт.
