(9E-46) - CAB TRIM - POLYCARBONATE WINDOW GLASSES,

Запчасти Case 688BCK (9E-46) - CAB TRIM - POLYCARBONATE WINDOW GLASSES, (05.1) - UPPERSTRUCTURE CHASSIS/ATTACHMENTS

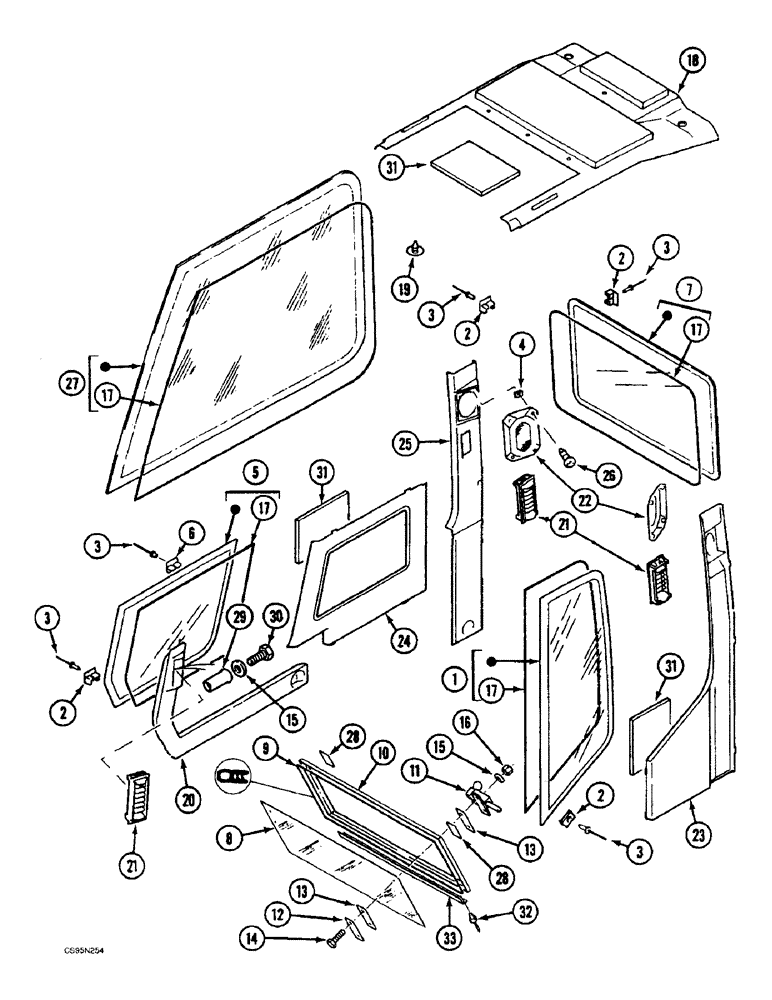

Схема запчастей Case 688BCK - (9E-46) - CAB TRIM - POLYCARBONATE WINDOW GLASSES, (05.1) - UPPERSTRUCTURE CHASSIS/ATTACHMENTS
27
25
9
15
31
2
2
5
23
28
2
18
4
29
24
1
21
17
17
11
13
30
3
21
3
8
32
6
3
13
2
7
3
17
28
31
16
33
10
22
3
12
31
17
15
14
26
19
20
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

J2447070

GLASS

1шт.

2

1328410C1

CLIP

TAPPET

10шт.

3

1328414C1

RIVET,Pop, 4mm OD x 22mm L

11шт.

4

3234214R1

SPRING NUT

8шт.

5

N2447074

GLASS

1шт.

6

1328409C1

CLAMP

TAPPET

1шт.

7

G2447071

GLASS

1шт.

8

K2447071

GLASS

1шт.

9

W9846044

SEAL

1шт.

10

B8228205

WINDOW FRAME

1шт.

11

H1352062

LATCH ASSY.

2шт.

12

X3522816

LARGE PLATE

PLATE, LARGE FLAT IRON

2шт.

13

A4441438

LARGE PLATE

PLATE, LARGE

4шт.

14

120101

BOLT,Hex, M6 x 1 x 30mm, Cl 8.8

4шт.

15

U35001

WASHER

M6 N

7шт.

16

F234513

SAFETY NUT

M6

4шт.

17

Q203104

PACKAGE, REPAIR

SEAL, 90313 SEE: N.I.T. 3005

1шт.

18

B4641493

LINING

1шт.

19

Z2036971

BUTTON

7шт.

20

C4243226

DUCT

CONDUIT

1шт.

21

1958752C1

VENT

GRILL

3шт.

22

V3240466

SIEVE

GRILL

2шт.

23

F4641451

LINING

1шт.

24

D4641449

LINING

1шт.

25

E4641450

LINING

1шт.

26

905732R1

SELF-TAP SCREW,Oval Hd, M4.2 x 25

M4.2 x 25

8шт.

27

H2447069

GLASS

1шт.

28

M3240458

MUDFLAP

PROTECTOR

2шт.

29

F35425

RIVET

M6

1шт.

30

120100

BOLT,M6 x 20mm, Cl 8.8

7шт.

31

W4641443

LARGE PLATE

PLATE, LARGE INSULATION

4шт.

32

S35413

RIVET

4шт.

33

T4348305

ANGLE BAR

IRON

1шт.
