(2-12) - RADIATOR AND OIL COOLER, 688B CK (120301-)

Запчасти Case 688BCK (2-12) - RADIATOR AND OIL COOLER, 688B CK (120301-) (01) - ENGINE

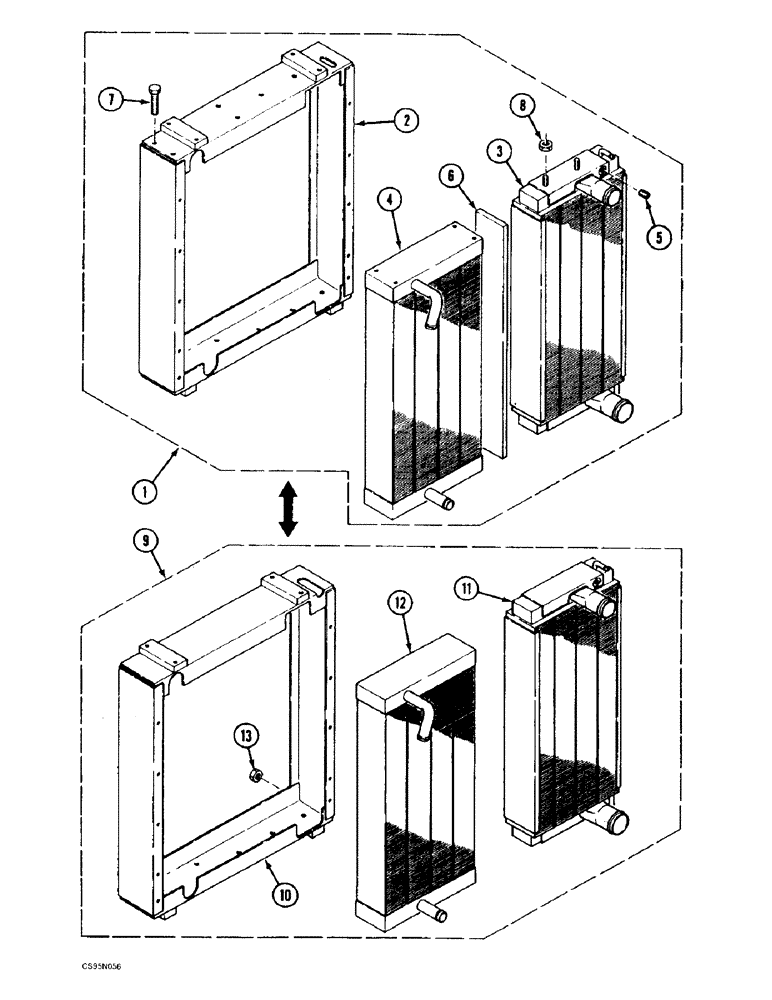

Схема запчастей Case 688BCK - (2-12) - RADIATOR AND OIL COOLER, 688B CK (120301-) (01) - ENGINE
6
4
8
1
12
10
5
11
3
9
2
13
7
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

Z4143288

RADIATOR

1шт.

2

E4143293

SUPPORT

1шт.

3

D4143292

RADIATOR

ELEMENT

1шт.

4

T4143237

RADIATOR

ELEMENT

1шт.

5

F1137424

PLUG

1шт.

6

J4143251

SUPPORT

GUARD

1шт.

7

16043224

BOLT,Hex, M8 x 16mm, Cl 8.8

8шт.

8

43362

NUT,M8 x 1.25, Cl 10

4шт.

9

T4143283

RADIATOR

1шт.

10

C4143291

SUPPORT

1шт.

11

B4143290

RADIATOR

ELEMENT

1шт.

12

A4143289

RADIATOR

ELEMENT

1шт.

13

A134596

SAFETY NUT

M8

8шт.
