Запчасти Case 688BCK (9D-06) - OPERATORS COMPARTMENT, 688B CK (120483, 120488-120534, 120536-120547, 120549-120565) (05.1) - UPPERSTRUCTURE CHASSIS/ATTACHMENTS

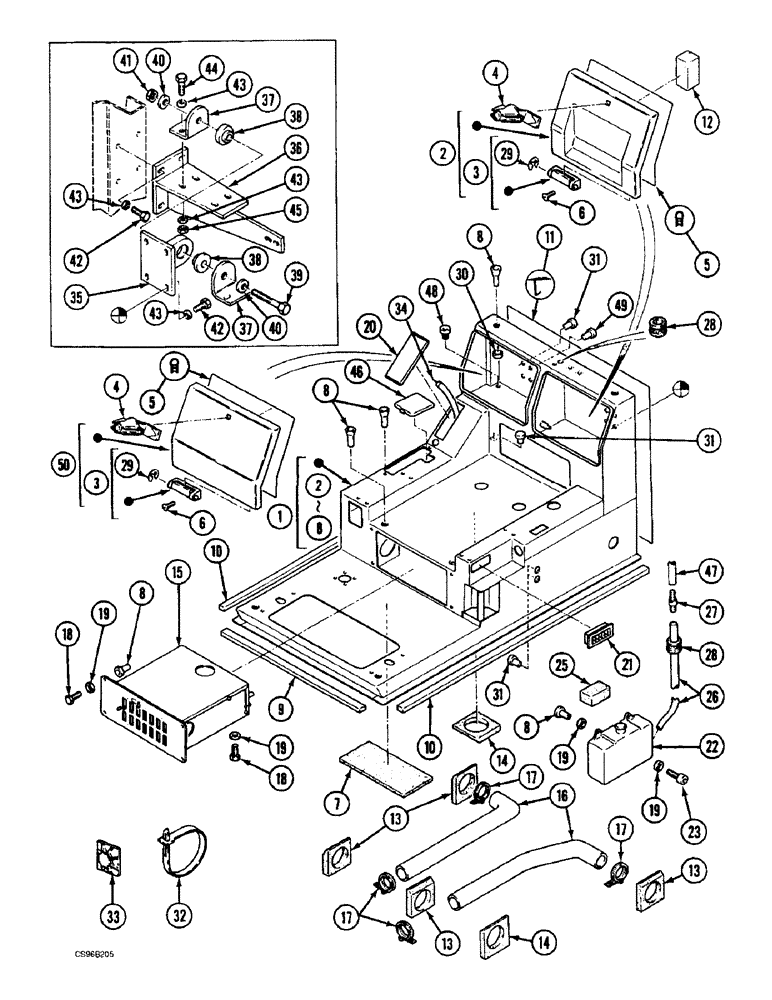

Схема запчастей Case 688BCK - (9D-06) - OPERATORS COMPARTMENT, 688B CK (120483, 120488-120534, 120536-120547, 120549-120565) (05.1) - UPPERSTRUCTURE CHASSIS/ATTACHMENTS
31
28
17
37
29
40
10
19
5
11
43
7
19
27
43
31
3
43
4
13
47
8
9
26
8
29
19
46
17
42
13
50
18
45
1
22
30
16
14
38
4
5
28
17
15
6
33
21
36
39
32
19
31
10
38
18
13
14
8
3
37
41
23
2
49
34
8
20
12
6
2
6
25
40
44
48
42
35
43

Артикул

Название

Примечание

Количество

1

A9143811

FLOOR

1шт.

2

Q8228241

COVER

DOOR

1шт.

3

B1136615

HINGE

2шт.

4

B1352056

BUTTON

2шт.

5

N4441427

GASKET

2шт.

6

L32440

SCREW

M5 x 16

8шт.

7

W4641443

LARGE PLATE

PLATE, LARGE INSULATION

3шт.

8

NLS

NO LONGER SERVICED

M5

12шт.

8

F35425

RIVET

M6

10шт.

8

F35448

RIVET,8mm OD x 18mm L

M8

36шт.

8

B35421

RIVET

M14

4шт.

9

M4441426

GASKET

1шт.

10

L4441425

GASKET

2шт.

11

S4441431

GASKET

1шт.

12

N4641481

FOAM

INSULATION

1шт.

13

L4741437

GASKET

INSULATION

4шт.

14

P4741486

GASKET

INSULATION

2шт.

15

REF

INSTRUCTION

HEATER UNIT SEE FIGURE: 4-24

1шт.

16

U7831909

PIPE

2шт.

17

G136902

COLLAR CLAMP

4шт.

18

120104

BOLT,Hex, M8 x 1.25 x 20mm, Cl 8.8

6шт.

19

715853R1

RING

M8 N

10шт.

20

U3240442

LARGE PLATE

PLATE, LARGE COVER

1шт.

21

X3240445

SIEVE

GRILL

1шт.

22

REF

INSTRUCTION

WINDSCREEN-WASHER SEE FIGURE: 4-4

1шт.

23

G1332925

SCREW,Hex Skt Hd, M8 x 22mm

2шт.

25

B403145

GASKET

INSULATION, 90319 ORDER LENGTH: 150MM

1шт.

26

E7931968

PIPE

1250MM

1шт.

27

R4441476

FITTING

1шт.

28

N2741405

GROMMET

2шт.

29

L7722766

RING, SNAP

RING SNAP

2шт.

30

V2537425

PLUG

2шт.

31

H3337422

PLUG

5шт.

32

S1436941

MOUNTING CLIP

COLLAR

4шт.

33

J3036928

BASE

CLIP

4шт.

34

F4143294

CABLE

1шт.

35

H7928291

SUPPORT

1шт.

36

G7928290

SUPPORT

1шт.

37

L5625672

ANGLE

2шт.

38

M4441472

HITCH DAMPER

SUPPORT

1шт.

39

A133883

SCREW

M16 x 110

1шт.

40

R3528790

WASHER

16.5 x 11 x 38

2шт.

41

S34562

SAFETY NUT

M16

1шт.

42

120112

BOLT,Hex, M10 x 1.5 x 40mm, Cl 8.8, Full Thd

8шт.

43

W3528795

WASHER

10.25 x 7 x 25

16шт.

44

J1133839

SCREW

M10 x 45 x 45

4шт.

45

G34598

SAFETY NUT

M10

4шт.

46

K3737486

PLUG

COVER

1шт.

47

REF

INSTRUCTION

PIPE SEE FIGURE: 9E-6, 9E-18, 9E-26, 9E-34

1шт.

48

C2537454

PLASTIC PLUG

DIA. 20

4шт.

49

W2537472

PLASTIC PLUG

2шт.

50

T7828274

COVER

SHEET

1шт.

Выбрано товаров: 52
