(9B-12) - UPPERSTRUCTURE LOWER PANELS, 688B CK (120301-120454)

Запчасти Case 688BCK (9B-12) - UPPERSTRUCTURE LOWER PANELS, 688B CK (120301-120454) (05.1) - UPPERSTRUCTURE CHASSIS/ATTACHMENTS

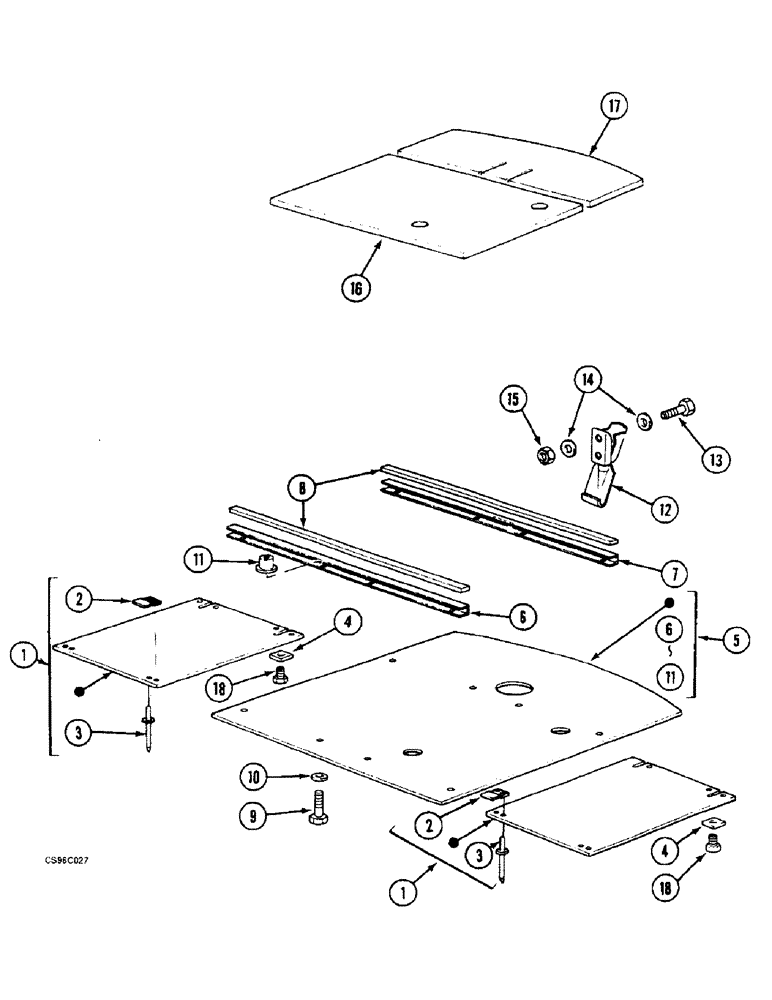

Схема запчастей Case 688BCK - (9B-12) - UPPERSTRUCTURE LOWER PANELS, 688B CK (120301-120454) (05.1) - UPPERSTRUCTURE CHASSIS/ATTACHMENTS
9
12
1
15
5
7
18
17
6
11
16
4
2
4
10
8
2
13
11
1
14
3
3
18
6
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

C8643839

PANEL

2шт.

2

T2826165

CLIP,ELECTRICAL

4шт.

3

D35446

RIVET

8шт.

4

U1523469

PLATE

FLAT IRON

4шт.

5

P7043832

PANEL

PLATE

1шт.

6

V2125771

BRACKET

1шт.

7

U2125770

BRACKET

1шт.

8

Z3127

GASKET

90131 ORDER LENGTH: 995MM

2шт.

9

43127

BOLT,Hex, M8 x 1.25 x 25mm, Cl 8.8

8шт.

10

Q35020

WASHER

L8

8шт.

11

F35448

RIVET,8mm OD x 18mm L

M8

8шт.

12

N3036932

HOOK

LATH

1шт.

13

120098

BOLT,Hex, M5 x 20, 8.8, Full Thd

2шт.

14

D4328718

WASHER

5.25 x 3.5 x 12

2шт.

15

V834574

SAFETY NUT

M5

2шт.

16

V4441457

FOAM

INSULATION

1шт.

17

W4441458

FOAM

INSULATION

1шт.

18

43128

BOLT,M8 x 1.25 x 30mm, Cl 8.8

4шт.
