Запчасти Case 688BCK (9B-04) - ENGINE COVER MODULE, 688B CK (120301-) (05.1) - UPPERSTRUCTURE CHASSIS/ATTACHMENTS

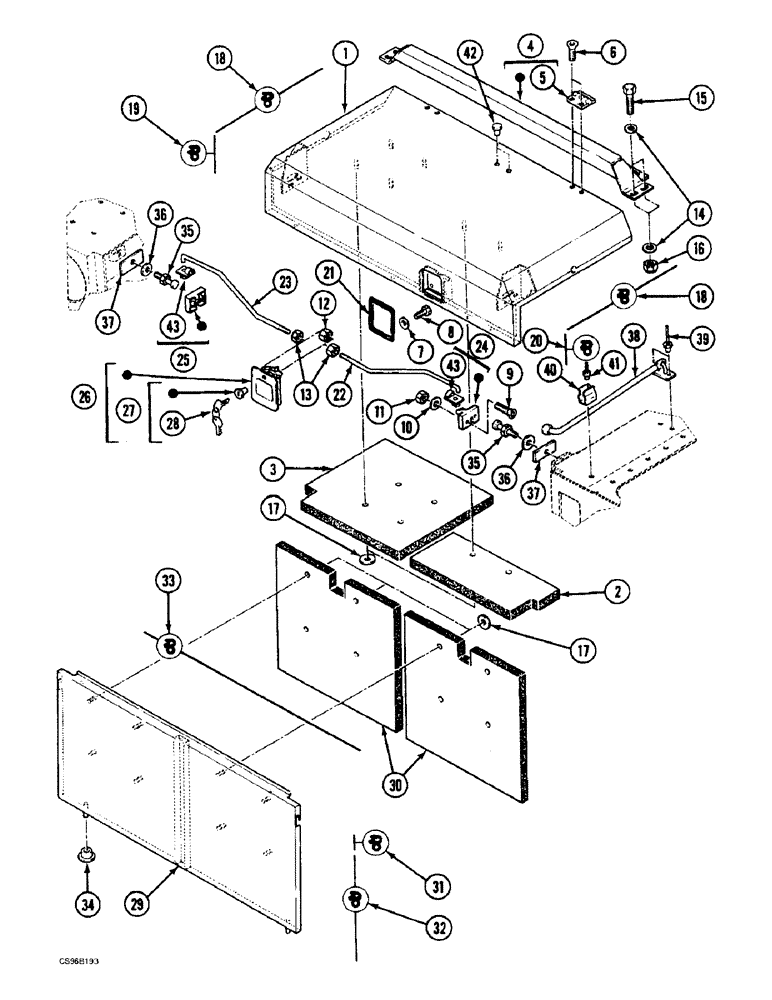

Схема запчастей Case 688BCK - (9B-04) - ENGINE COVER MODULE, 688B CK (120301-) (05.1) - UPPERSTRUCTURE CHASSIS/ATTACHMENTS
12
29
25
8
22
41
16
27
13
17
31
18
15
40
26
33
36
28
9
4
38
32
37
37
3
21
6
11
39
14
2
17
7
10
5
18
24
35
36
422
1
43
20
23
35
19
34
30
43

Артикул

Название

Примечание

Количество

1

G9143817

COWL

1шт.

2

H4741411

FOAM

INSULATION

1шт.

3

K4741413

FOAM

INSULATION

1шт.

4

Z8028241

CROSSBAR

1шт.

5

A736667

HINGE

2шт.

6

N32465

HEX SOC SCREW,M10 x 25mm, Cl 10.9

4шт.

7

U35001

WASHER

M6 N

4шт.

8

86977786

BOLT,Hex, M6 x 1 x 25mm, Cl 8.8

M6 x 12

4шт.

9

P32411

SCREW,Cross, M8 x 45, 10.9

4шт.

10

V3582794

WASHER 8,25X6X20

4шт.

11

A134596

SAFETY NUT

M8

4шт.

12

L3034538

NUT

M4

2шт.

13

825-1404

NUT,M4, Cl 8

2шт.

14

W3528795

WASHER

10.25 x 7 x 25

8шт.

15

120112

BOLT,Hex, M10 x 1.5 x 40mm, Cl 8.8, Full Thd

4шт.

16

G34598

SAFETY NUT

M10

4шт.

17

K3036998

CLIP,ELECTRICAL

14шт.

18

X1303155

PROFILE

SEAL, 90131 ORDER LENGTH: 600MM

2шт.

19

X1303155

PROFILE

SEAL, 90131 ORDER LENGTH: 175MM

1шт.

20

X1303155

PROFILE

SEAL, 90131 ORDER LENGTH: 155MM

1шт.

21

C9646018

GASKET,1mm Thk

1шт.

22

T4831374

THREADED ROD

CONTROL, 90131 REPLACE: T2631355

1шт.

23

S4831373

THREADED ROD

CONTROL, 90131 REPLACE: S2631354

1шт.

24

F1352083

LOCK ASSY

1шт.

25

G1352084

LOCK ASSY

1шт.

26

D1652001

HANDLE

1шт.

27

F1652003

LOCK, CYLINDER

LOCK-CYLINDER

1шт.

28

G1652004

SET OF 2 KEYS

1шт.

29

W9143808

COWL

1шт.

30

Z4741403

FOAM

INSULATION

2шт.

31

X1303155

PROFILE

SEAL, 90131 ORDER LENGTH: 65MM

2шт.

32

X1303155

PROFILE

SEAL, 90131 ORDER LENGTH: 495MM

1шт.

33

X1303155

PROFILE

SEAL, 90131 ORDER LENGTH: 1220MM

1шт.

34

X41467

STOP

4шт.

35

M1352066

CATCH PLATE

2шт.

36

X34613

WASHER

M12 U

2шт.

37

P7022787

LARGE PLATE

PLATE, LARGE FLAT IRON

2шт.

38

D736693

STAND

1шт.

39

X35418

RIVET

2шт.

40

N1736995

FASTENER

1шт.

41

S35413

RIVET

1шт.

42

U3037444

PLASTIC PLUG

DIA. 14

2шт.

43

T3836946

CLIP,ELECTRICAL

2шт.

Выбрано товаров: 43
