(8E-06) - CONTROL OPTION - HYDRAULIC AND ELECTRIC, 688B CK (120301-)

Запчасти Case 688BCK (8E-06) - CONTROL OPTION - HYDRAULIC AND ELECTRIC, 688B CK (120301-) (07) - HYDRAULIC SYSTEM

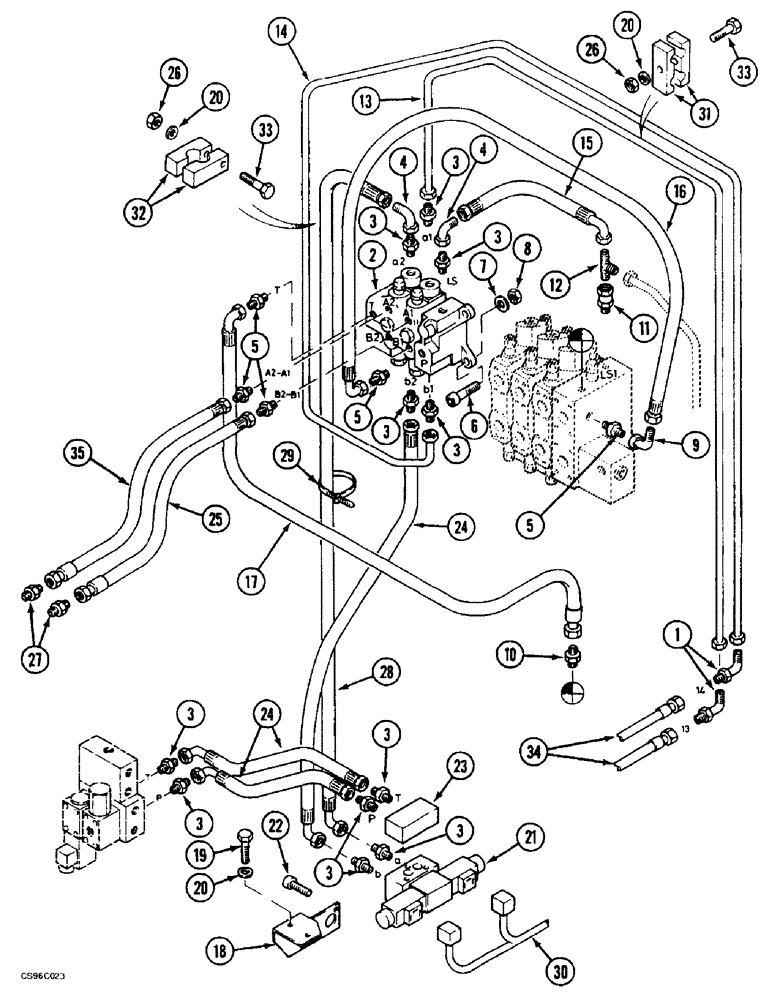

Схема запчастей Case 688BCK - (8E-06) - CONTROL OPTION - HYDRAULIC AND ELECTRIC, 688B CK (120301-) (07) - HYDRAULIC SYSTEM
16
8
24
22
30
14
17
2
21
13
6
25
18
26
3
32
3
1
10
33
33
31
4
3
20
27
5
19
20
9
12
3
3
5
15
7
3
26
3
28
5
34
11
29
3
3
35
4
20
24
23
3
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

C1737008

ANGLE

2шт.

2

REF

INSTRUCTION

BLOCK SEE FIGURE: 8E-28

1шт.

3

E3237530

UNION

11шт.

R7046042

GASKET

11.5 x 16.5 x 1.5

1шт.

4

N1737018

ANGLE

2шт.

5

H3237533

UNION

7шт.

G1145268

GASKET

19.6 x 24.3 x 1.5

1шт.

6

864-10045

HEX SOC SCREW,M10 x 45mm, Cl 8.8

4шт.

7

W3528795

WASHER

10.25 x 7 x 25

4шт.

8

G34598

SAFETY NUT

M10

4шт.

9

R1737021

ANGLE

1шт.

10

S4037597

UNION

1шт.

V5746063

GASKET

23.9 x 29.2 x 1.5

1шт.

11

F3237554

FITTING

1шт.

R7046042

GASKET

11.5 x 16.5 x 1.5

1шт.

12

H2643351

BLOCK ASSY.

1шт.

13

S6049062

PIPE

1шт.

14

J6249131

PIPE

1шт.

15

Q5431970

HOSE

630MM

1шт.

16

W5431930

HOSE

800MM

1шт.

17

E6531958

HOSE

800MM

1шт.

18

M7428298

SUPPORT

1шт.

19

43127

BOLT,Hex, M8 x 1.25 x 25mm, Cl 8.8

2шт.

20

V3528794

WASHER

8.25 x 6 x 20

4шт.

21

REF

INSTRUCTION

BLOCK SEE FIGURE: 8E-24

1шт.

22

CASH32920H

M8 x 16

2шт.

23

W3343668

LARGE PLATE

PLATE, LARGE

1шт.

24

B6531955

HOSE

630MM

3шт.

25

Z5431932

HOSE

1250MM

2шт.

26

A134596

SAFETY NUT

M8

2шт.

27

M3237537

UNION

4шт.

28

F5431984

HOSE

1000MM

1шт.

29

N51946

CLAMP

COLLAR 258MM

1шт.

30

REF

INSTRUCTION

CABLE SEE FIGURE: 4-12

1шт.

31

A5120329

SHIN

FIXING BRACKET

2шт.

32

L4620319

SHIN

FIXING BRACKET

2шт.

33

43130

BOLT,Hex, M8 x 1.25 x 50mm, Cl 8.8

2шт.

34

REF

INSTRUCTION

BLOCK SEE FIGURE: 8E-2

1шт.

35

X5431931

HOSE

1000MM

2шт.
