(8E-04) - CONTROL OPTION - HYDRAULIC, 688B CK (120301-)

Запчасти Case 688BCK (8E-04) - CONTROL OPTION - HYDRAULIC, 688B CK (120301-) (07) - HYDRAULIC SYSTEM

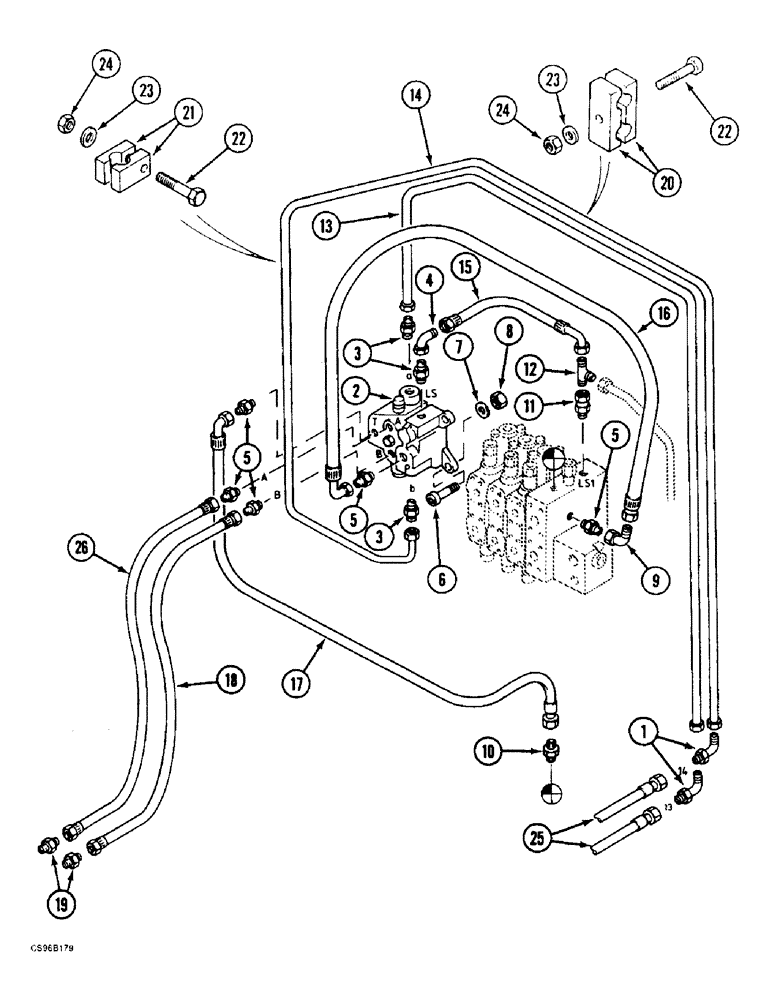

Схема запчастей Case 688BCK - (8E-04) - CONTROL OPTION - HYDRAULIC, 688B CK (120301-) (07) - HYDRAULIC SYSTEM
24
17
23
22
13
22
5
8
3
19
16
12
3
5
10
1
7
20
14
26
24
15
18
5
6
23
4
2
11
21
9
25
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

C1737008

ANGLE

2шт.

2

REF

INSTRUCTION

BLOCK SEE FIGURE: 8E-26

1шт.

3

E3237530

UNION

3шт.

R7046042

GASKET

11.5 x 16.5 x 1.5

1шт.

4

N1737018

ANGLE

1шт.

5

H3237533

UNION

5шт.

G1145268

GASKET

19.6 x 24.3 x 1.5

1шт.

6

864-10045

HEX SOC SCREW,M10 x 45mm, Cl 8.8

4шт.

7

W3528795

WASHER

10.25 x 7 x 25

4шт.

8

G34598

SAFETY NUT

M10

4шт.

9

R1737021

ANGLE

1шт.

10

S4037597

UNION

1шт.

V5746063

GASKET

23.9 x 29.2 x 1.5

1шт.

11

F3237554

FITTING

1шт.

R7046042

GASKET

11.5 x 16.5 x 1.5

1шт.

12

H2643351

BLOCK ASSY.

1шт.

13

S6049062

PIPE

1шт.

14

J6249131

PIPE

1шт.

15

Q5431970

HOSE

630MM

1шт.

16

W5431930

HOSE

800MM

1шт.

17

E6531958

HOSE

800MM

1шт.

18

Z5431932

HOSE

1250MM

1шт.

19

M3237537

UNION

2шт.

20

A5120329

SHIN

FIXING BRACKET

2шт.

21

L4620319

SHIN

FIXING BRACKET

2шт.

22

43130

BOLT,Hex, M8 x 1.25 x 50mm, Cl 8.8

2шт.

23

V3528794

WASHER

8.25 x 6 x 20

2шт.

24

A134596

SAFETY NUT

M8

2шт.

25

REF

INSTRUCTION

CIRCUIT, 82959 SEE FIGURE: 8E-2

1шт.

26

X5431931

HOSE

1000MM

1шт.
