(8C-08) - CIRCUIT - VALVE BANK PARTITION, 688B CK (120301-)

Запчасти Case 688BCK (8C-08) - CIRCUIT - VALVE BANK PARTITION, 688B CK (120301-) (07) - HYDRAULIC SYSTEM

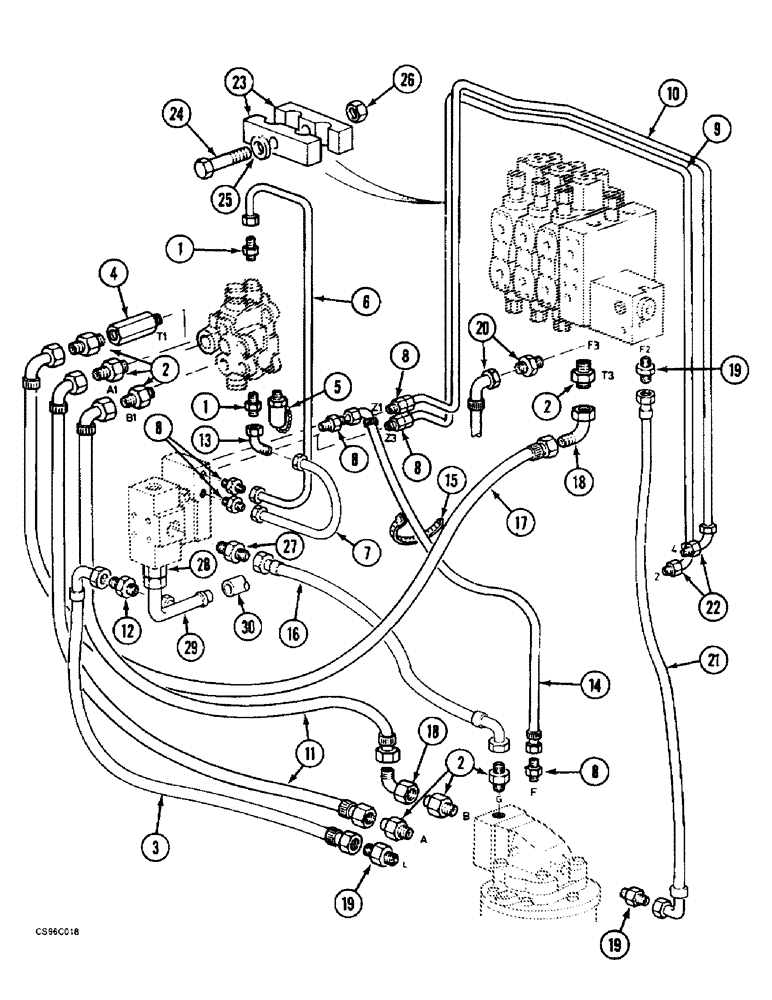

Схема запчастей Case 688BCK - (8C-08) - CIRCUIT - VALVE BANK PARTITION, 688B CK (120301-) (07) - HYDRAULIC SYSTEM
3
30
17
27
8
8
6
1
11
29
1
24
25
6
13
19
23
2
21
20
2
15
14
19
16
5
10
19
18
2
28
8
7
4
26
22
18
12
8
9
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

X2643388

VALVE POPPET

2шт.

R7046042

GASKET

11.5 x 16.5 x 1.5

1шт.

2

H3237533

UNION

7шт.

G1145268

GASKET

19.6 x 24.3 x 1.5

1шт.

3

J5431964

HOSE

630MM

1шт.

4

M2643355

VALVE POPPET

1шт.

V5746063

GASKET

23.9 x 29.2 x 1.5

1шт.

5

A3237549

HYD CONNECTOR

TAPPING FITTING

1шт.

R7046042

GASKET

11.5 x 16.5 x 1.5

1шт.

6

S6949006

PIPE

1шт.

7

S7647194

PIPE

1шт.

8

E3237530

UNION

7шт.

R7046042

GASKET

11.5 x 16.5 x 1.5

1шт.

9

Z7449147

PIPE

1шт.

10

A7449148

PIPE

1шт.

11

M5431967

HOSE

630MM

2шт.

12

L3237536

UNION

1шт.

13

N1737018

ANGLE

1шт.

14

B6531955

HOSE

630MM

1шт.

15

V336923

CLAMP

COLLAR 117MM

1шт.

16

P8031935

HOSE

355MM

1шт.

17

E6531958

HOSE

800MM

1шт.

18

R1737021

ANGLE

2шт.

19

G3237532

UNION

3шт.

S2230418

GASKET

15.7 x 20.9 x 1.5

1шт.

20

REF

INSTRUCTION

CIRCUIT SEE FIGURE: 8D-2

1шт.

21

L7331950

HOSE

400MM

1шт.

22

C1737008

ANGLE

2шт.

23

T4420364

SHIN

FIXING BRACKET

2шт.

24

43130

BOLT,Hex, M8 x 1.25 x 50mm, Cl 8.8

1шт.

25

V3528794

WASHER

8.25 x 6 x 20

1шт.

26

A134596

SAFETY NUT

M8

1шт.

27

X4837519

UNION

1шт.

T945294

GASKET

29.7 x 35.7 x 2

1шт.

28

J4237597

UNION

1шт.

T945294

GASKET

29.7 x 35.7 x 2

1шт.

29

Q4350119

MANIFOLD

1шт.

30

REF

INSTRUCTION

CIRCUIT SEE FIGURE: 8B-8, 8B-10

1шт.
