(8C-04) - CIRCUIT - VALVE BANK PARTITION, 688B CK(120301-)

Запчасти Case 688BCK (8C-04) - CIRCUIT - VALVE BANK PARTITION, 688B CK(120301-) (07) - HYDRAULIC SYSTEM

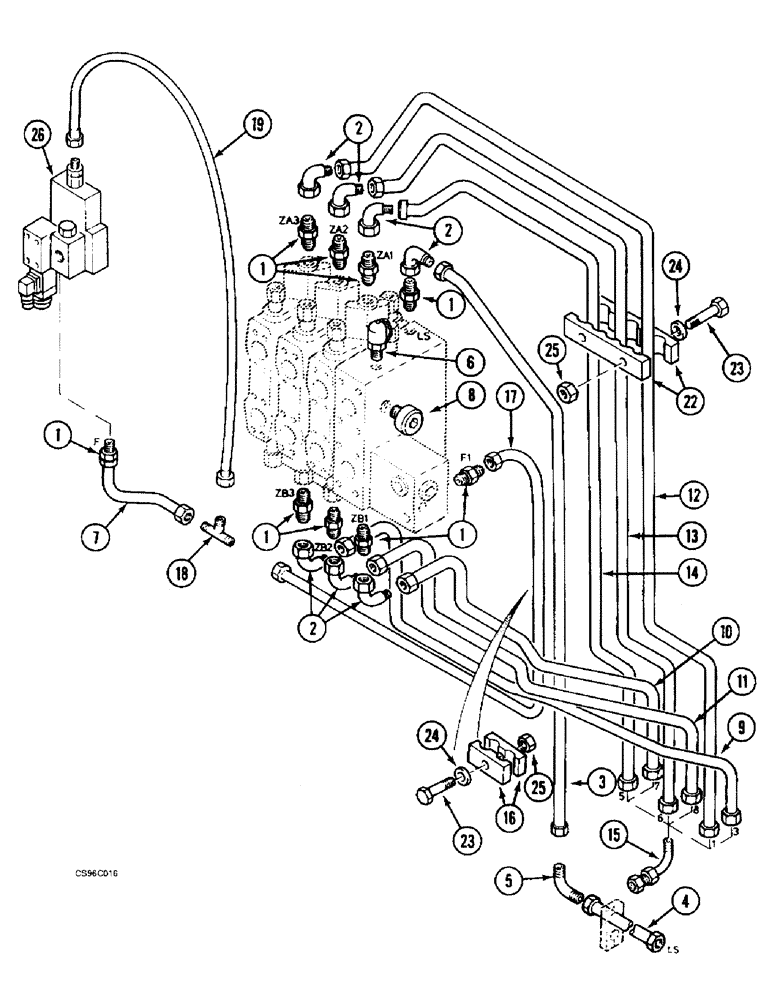

Схема запчастей Case 688BCK - (8C-04) - CIRCUIT - VALVE BANK PARTITION, 688B CK(120301-) (07) - HYDRAULIC SYSTEM
1
18
11
5
6
25
24
22
19
1
13
10
8
12
17
25
2
1
1
1
2
7
14
15
24
2
9
3
16
23
23
26
4
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

E3237530

UNION

9шт.

R7046042

GASKET

11.5 x 16.5 x 1.5

1шт.

2

N1737018

ANGLE

7шт.

3

H6449069

PIPE

1шт.

4

E4637609

PIPE

1шт.

5

D1737055

ANGLE

1шт.

6

A3237549

HYD CONNECTOR

TAPPING FITTING

1шт.

R7046042

GASKET

11.5 x 16.5 x 1.5

1шт.

7

W9247676

PIPE

1шт.

8

H2537413

PLUG

M22 x 1.5MM

1шт.

G1145268

GASKET

19.6 x 24.3 x 1.5, 80003 688B CK (120301-120575)

1шт.

8

H2537413

PLUG

M22 x 1.5MM

2шт.

G1145268

GASKET

19.6 x 24.3 x 1.5, 80003 688B CK (120576-)

1шт.

9

X7449146

PIPE

1шт.

10

T7449142

PIPE

1шт.

11

V7449144

PIPE

1шт.

12

W7449145

PIPE

1шт.

13

U7449143

PIPE

1шт.

14

S7449141

PIPE

1шт.

15

C1737008

ANGLE

6шт.

16

T4420364

SHIN

FIXING BRACKET

2шт.

17

J7849195

PIPE

1шт.

18

B937274

TEE

2шт.

19

P6531967

HOSE

1000MM

1шт.

22

U4620327

SHIN

FIXING BRACKET

2шт.

23

43130

BOLT,Hex, M8 x 1.25 x 50mm, Cl 8.8

3шт.

24

V3528794

WASHER

8.25 x 6 x 20

5шт.

25

A134596

SAFETY NUT

M8

3шт.

26

REF

INSTRUCTION

SELECTOR SEE FIGURE: 8C-32

1шт.
