(02) - SHEARS HYDRAULIC CIRCUIT

Запчасти Case 688 (02) - SHEARS HYDRAULIC CIRCUIT

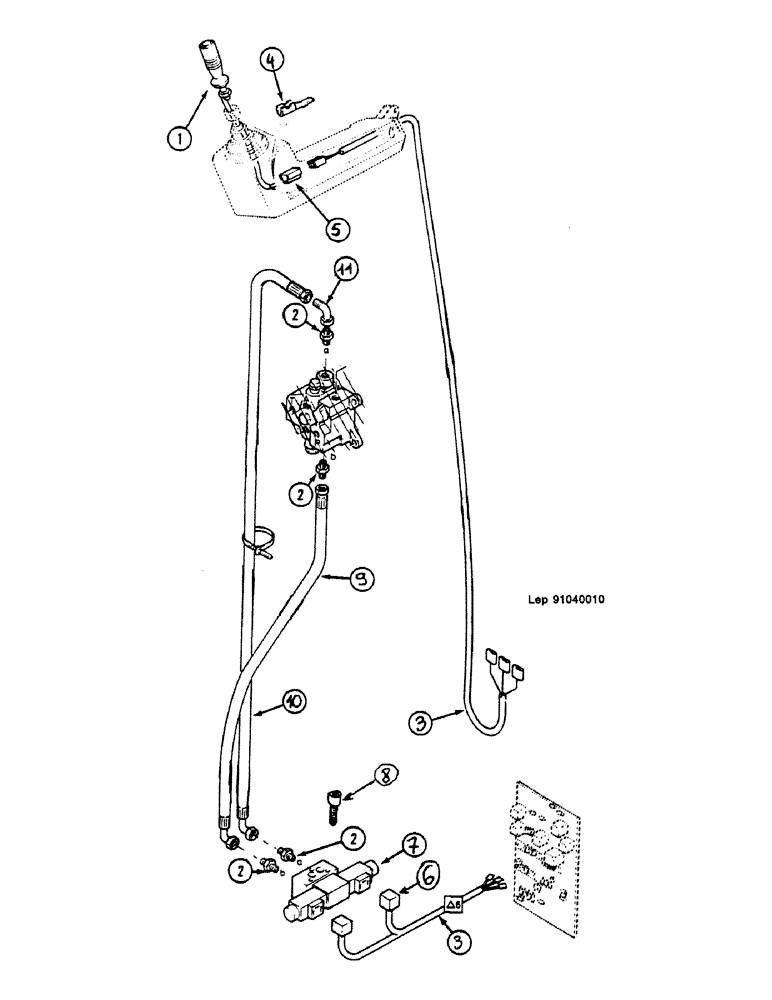

Схема запчастей Case 688 - (02) - SHEARS HYDRAULIC CIRCUIT
10
2
8
2
2
3
4
3
11
9
1
7
6
2
5
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

K2741632

HANDLE

2шт.

2

E3237530

UNION

4шт.

R7046042

GASKET

1шт.

3

NSS

NOT SOLD SEPARAT

CABLE, Order S104597, Length 1500mm

1шт.

3

NSS

NOT SOLD SEPARAT

CABLE, Order S104597, Length 5000mm

1шт.

4

X40938

CONNECTION

9шт.

5

B840766

CASE

1шт.

6

S1340709

MAKING-UP

2шт.

7

NSS

NOT SOLD SEPARAT

BRACKET, see figure 4

1шт.

8

E532937

SCREW

M8 x 110

3шт.

8

F1532932

SCREW,Hex Skt Hd, M8 x 60mm

M8 x 160

3шт.

9

B6531955

HOSE

630mm

1шт.

10

F5431984

HOSE

1000mm

1шт.

11

N1737018

ANGLE

PIECE

1шт.
