(28) - DIPPERSTICK HYDRAULIC CIRCUIT (3.40M)

Запчасти Case 688 (28) - DIPPERSTICK HYDRAULIC CIRCUIT (3.40M)

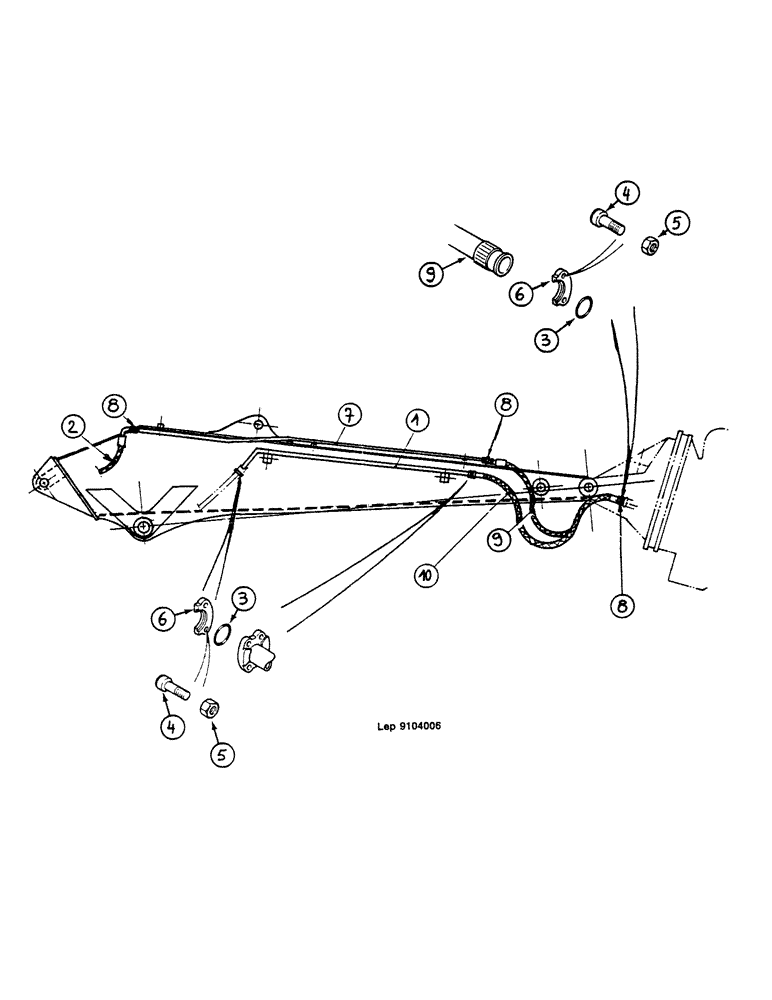

Схема запчастей Case 688 - (28) - DIPPERSTICK HYDRAULIC CIRCUIT (3.40M)
9
2
8
7
3
4
10
3
1
8
8
6
5
4
9
5
6
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

Q7447184

PIPE

2шт.

2

J3731988

HOSE

2000mm

2шт.

3

L1130483

O-RING

6шт.

4

73177617

SCREW,Hex Soc Hd, M10 x 50, 8.8

24шт.

5

86500689

NUT,M10 x 1.5, Cl 10

24шт.

6

C4024266

CLAMP

half

12шт.

7

R8947682

PIPE

right

1шт.

7

T8947684

PIPE

left

1шт.

8

M3237537

UNION

6шт.

9

J4931967

HOSE

1250mm

2шт.

10

C5931978

HOSE,19mm ID x 1250mm L

1250mm

2шт.

Выбрано товаров: 11
