(24) - HYDRAULIC CIRCUIT ON BOOM (5.40M)

Запчасти Case 688 (24) - HYDRAULIC CIRCUIT ON BOOM (5.40M)

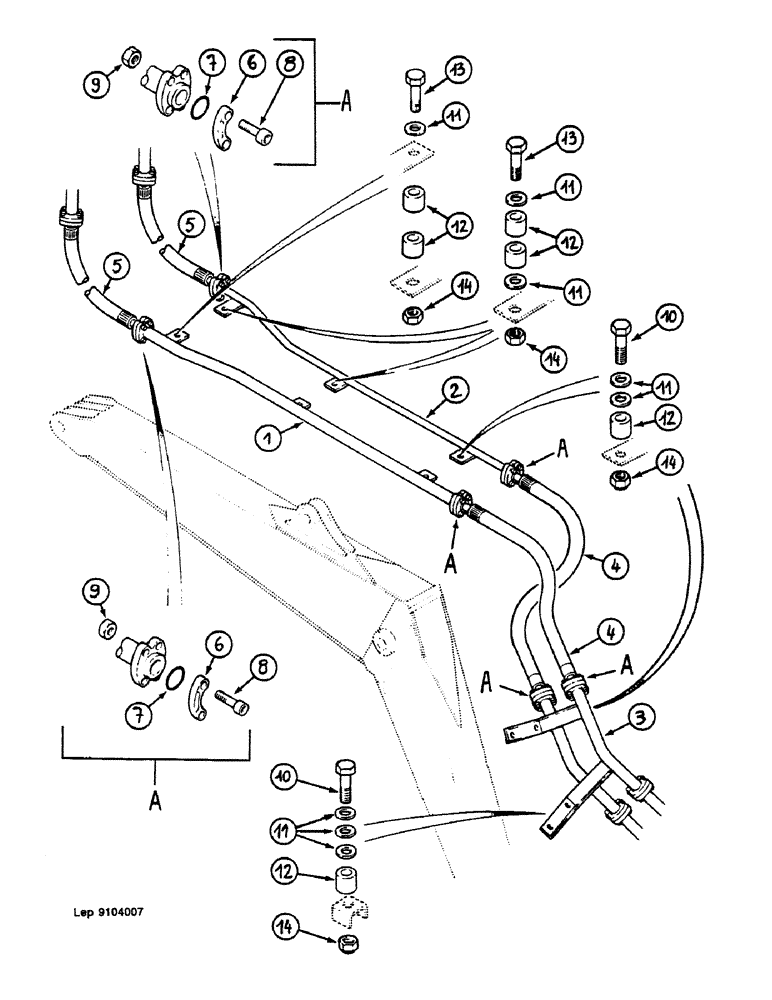

Схема запчастей Case 688 - (24) - HYDRAULIC CIRCUIT ON BOOM (5.40M)
12
6
14
11
12
11
13
12
13
14
14
4
10
11
5
7
5
8
1
11
2
12
10
7
9
6
14
3
11
9
4
8
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

A8947667

PIPE

1шт.

2

M8647689

PIPE

1шт.

3

Z4050161

PIPE ASSY.

line

1шт.

4

Z5931952

HOSE,18.6mm ID x 1000mm L

1000mm

2шт.

5

C5931978

HOSE,19mm ID x 1250mm L

1250mm

2шт.

6

C4024266

CLAMP

half

16шт.

7

L1130483

O-RING

8шт.

8

73177617

SCREW,Hex Soc Hd, M10 x 50, 8.8

32шт.

9

86500689

NUT,M10 x 1.5, Cl 10

32шт.

10

43144

BOLT,Hex, M10 x 70mm, Cl 8.8

6шт.

11

W3528795

WASHER

10.25 x 7 x 25

16шт.

12

R4328730

WASHER

10.25 x 20 x 25

14шт.

13

814-10085

BOLT,Hex, M10 x 1.5 x 85mm, Cl 8.8

4шт.

14

G34598

SAFETY NUT

M10

5шт.
