Запчасти Case 688 (18) - SHEARS HYDRAULIC CIRCUIT

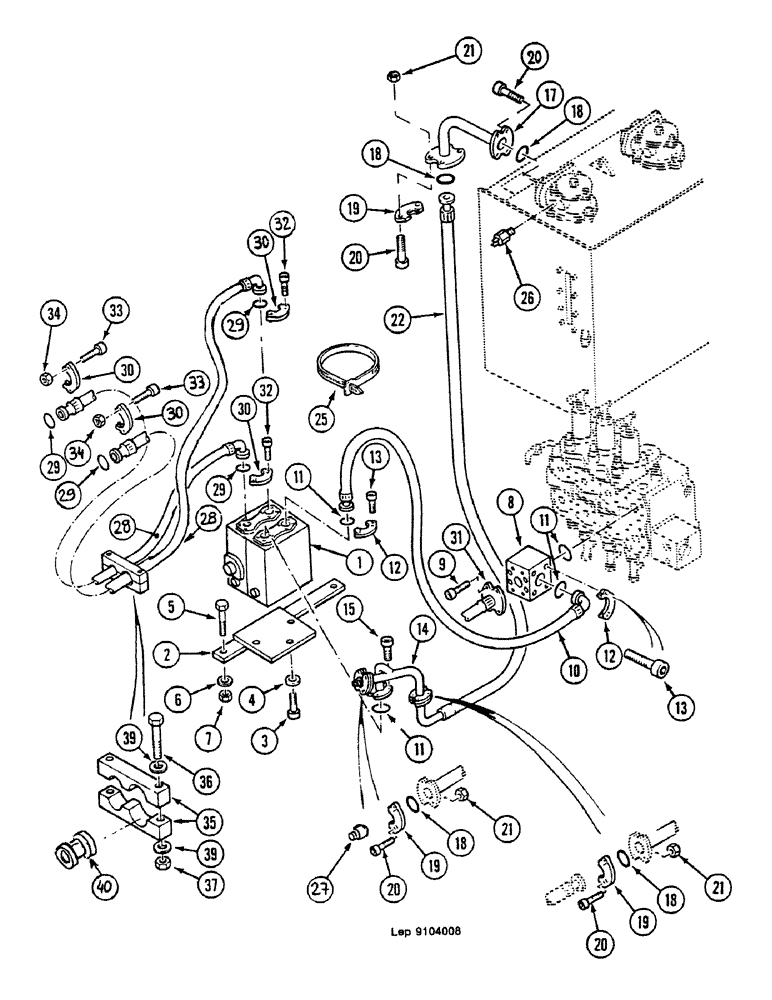

Схема запчастей Case 688 - (18) - SHEARS HYDRAULIC CIRCUIT
8
32
6
1
32
27
12
11
39
9
29
29
34
4
30
34
18
18
15
39
19
10
7
40
30
21
28
18
37
30
21
19
20
11
17
36
31
20
5
29
30
3
26
25
35
33
28
18
12
13
14
20
20
11
2
33
22
21
13
29
19

Артикул

Название

Примечание

Количество

1

NSS

NOT SOLD SEPARAT

VALVE, see figure 32 and 36

1шт.

2

U4427127

SUPPORT

1шт.

3

9706687

BOLT,M12 x 1.75 x 30mm, Cl 8.8

3шт.

4

U3528793

WASHER

12.5 x 8 x 30

3шт.

5

P133804

BOLT,Hex, M20 x 85

2шт.

6

X3528796

WASHER

21 x 14 x 45

2шт.

7

Q134564

SAFETY NUT

M20

2шт.

8

R1237231

TEE

t piece

1шт.

9

U1232910

SCREW

M14 x 120

4шт.

10

Z6531930

HOSE

1250mm

1шт.

11

D330421

O-RING,0.139" Thk x 1.296" ID, -219, Cl 6, 90 Duro

4шт.

12

D4024267

SHIN

CLAMP half

4шт.

13

J532918

SCREW,Hex Skt, M12 x 40mm, Cl 10.9

8шт.

14

X3750194

MANIFOLD

COLLECTOR

1шт.

15

14420221

HEX SOC SCREW,M10 x 30mm, Cl 8.8

4шт.

17

A7447170

PIPE

1шт.

18

S1230493

O-RING,37.69mm ID x 3.53mm Width

5шт.

19

K4024273

RETAINER

CLAMP half

6шт.

20

N1232973

SCREW,Hex Soc Hd, M12 x 50, 10.9

16шт.

21

337475

NUT,M12, Cl 10

16шт.

22

U7631901

HOSE

1шт.

25

D136922

BLISTER

COLLAR 351mm

5шт.

26

H1241892

ELECTRO/HYD CONTACT

1шт.

27

K5327844

BLANK-OFF PLUG

1шт.

28

T5931901

HOSE

2000mm

2шт.

29

L1130483

O-RING

4шт.

30

C4024266

CLAMP

half

8шт.

31

NSS

NOT SOLD SEPARAT

HOSE, see standard catalog

1шт.

32

14420331

HEX SOC SCREW,M10 x 1.5 x 35mm, Cl 10.9, Full Thd

8шт.

33

73177617

SCREW,Hex Soc Hd, M10 x 50, 8.8

8шт.

34

86500689

NUT,M10 x 1.5, Cl 10

8шт.

35

G5120335

SHIN

BRACKET, replace P4820330

2шт.

36

120074

BOLT,Hex, M10 x 90, 8.8

2шт.

37

G34598

SAFETY NUT

M10

2шт.

38

87016466

HEX SOC SCREW,M12 x 25mm, Cl 8.8, Full Thd

2шт.

39

W3528795

WASHER

10.25 x 7 x 25

4шт.

40

K741437

RUBBER BUSHING

1шт.

Выбрано товаров: 37
