(08) - SHEARS HYDRAULIC CIRCUIT

Запчасти Case 688 (08) - SHEARS HYDRAULIC CIRCUIT

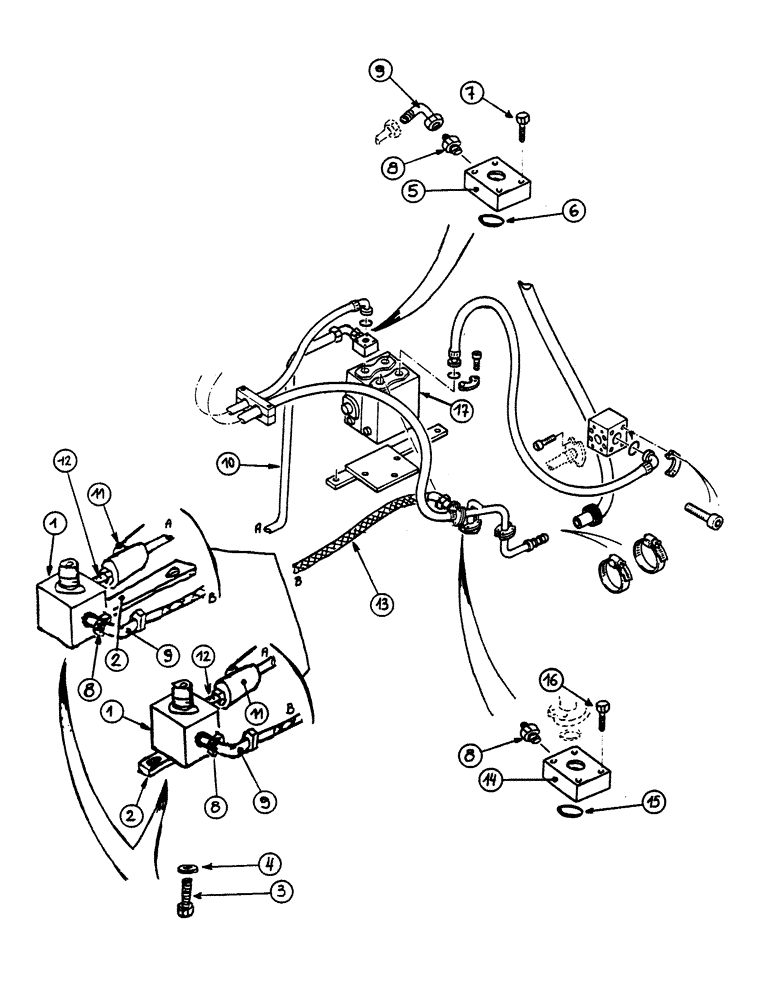

Схема запчастей Case 688 - (08) - SHEARS HYDRAULIC CIRCUIT
8
6
14
11
3
9
11
12
2
12
11
8
4
16
5
10
8
9
7
9
13
1
2
8
15
1
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

NSS

NOT SOLD SEPARAT

BLOCK, see figure 30

1шт.

2

D7628229

SUPPORT

SPARE PART 688 and 888 only

1шт.

2

X7428285

SUPPORT

1088 only

1шт.

3

43127

BOLT,Hex, M8 x 1.25 x 25mm, Cl 8.8

2шт.

4

M4328795

WASHER

8.25 x 6 x 15

2шт.

5

W4743356

SHIN

BRACKET

1шт.

6

L1130483

O-RING

1шт.

7

C1532906

SCREW,M10 x 65mm

M10 x 65 10.9

4шт.

8

H3237533

UNION

4шт.

G1145268

GASKET

1шт.

9

R1737021

ANGLE

PIECE

2шт.

10

E8947625

PIPE

688 and 888 only

1шт.

10

Z8747681

PIPE

1088 only

1шт.

11

U837839

COCK

shutoff

1шт.

12

N4637617

PIPE

1шт.

13

B6531978

HOSE

550mm

1шт.

14

V4743355

SHIN

BRACKET

1шт.

15

S1230493

O-RING,37.69mm ID x 3.53mm Width

1шт.

16

A1232984

SCREW

M12 x 85 10.9

4шт.

17

NSS

NOT SOLD SEPARAT

BLOCK selector, see figure 32

1шт.
