(2-32) - HANDLING CLAMSHELL (1800L)

Запчасти Case 688 (2-32) - HANDLING CLAMSHELL (1800L)

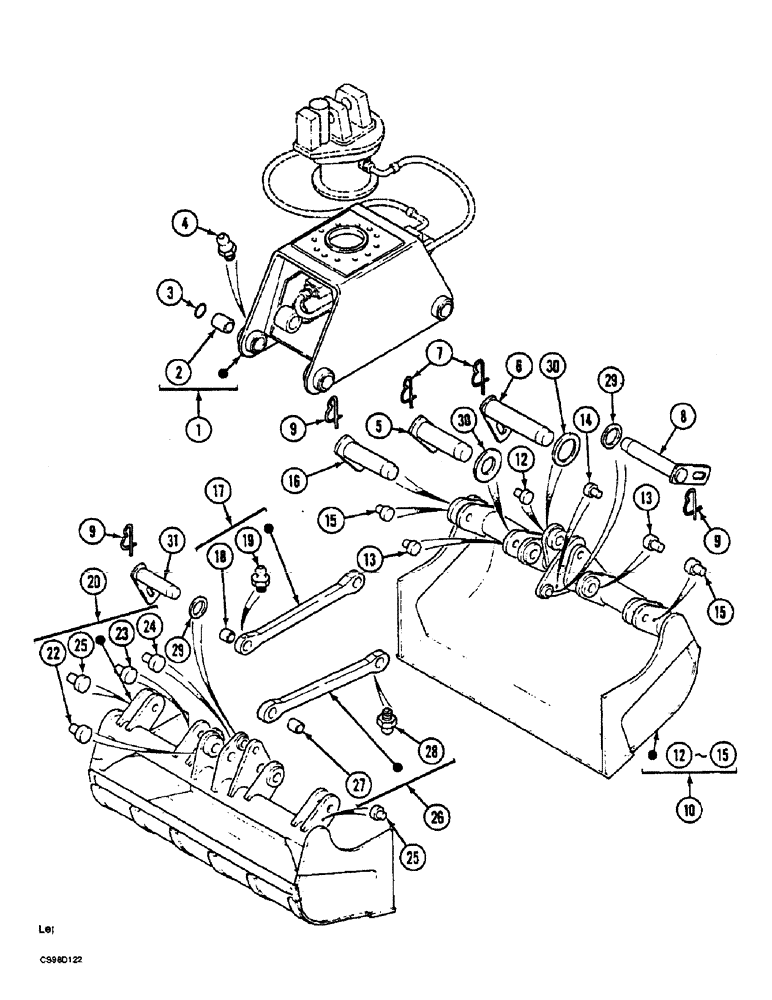

Схема запчастей Case 688 - (2-32) - HANDLING CLAMSHELL (1800L)
22
9
27
15
29
8
24
15
31
26
10
2
12
25
30
23
5
19
28
3
18
15
2
13
4
20
14
12
9
25
7
6
1
16
30
9
13
17
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

H7754434

FRAME

1шт.

2

C4628706

BUSHING

60 x 75 x 58

4шт.

3

R151309

SEAL,60mm ID x 75mm OD x 8mm Thk

75 x 60 x 8

8шт.

4

J45801

LUBE NIPPLE,M8 x 1.25

4шт.

5

C1730982

PIN

dia 60

4шт.

6

H2430969

PIN

dia 60

2шт.

7

C36020

SPLIT PIN/SAFETY PIN

6шт.

8

R30950

PIN

dia 40

1шт.

9

W36015

SPLIT PIN/SAFETY PIN

2шт.

10

Q1854619

SHELL

1шт.

12

M227803

SHAFT LOCK

1шт.

13

G50054

SHAFT LOCK

2шт.

14

C50073

SHAFT LOCK

1шт.

15

C27855

SHAFT LOCK

2шт.

16

R30927

PIN

dia 40

4шт.

17

G7754433

ROD, CONNECTING

2шт.

18

Z4528791

BUSHING

40 x 55 x 45

4шт.

19

J45801

LUBE NIPPLE,M8 x 1.25

4шт.

20

P1854618

SHELL

1шт.

22

M227803

SHAFT LOCK

1шт.

23

G50054

SHAFT LOCK

2шт.

24

C50073

SHAFT LOCK

1шт.

25

C27855

SHAFT LOCK

2шт.

26

F7754432

ROD, CONNECTING

1шт.

27

Z4528791

BUSHING

40 x 55 x 45

2шт.

28

J45801

LUBE NIPPLE,M8 x 1.25

2шт.

29

K145346

WASHER

41 x 75 x 2

1шт.

30

L145347

WASHER,61mm ID x 110mm OD x 2mm Thk

61 x 110 x 2

1шт.

31

K50356

PIN

dia 40

1шт.
